Calidad de la Energía

Reporte de Calidad de la Energía

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

18 de junio de 2026

Reporte elaborado por: IPA https://intlpa.com/

Información del Centro de Carga
Empresa: Brembo de México, S.A. de C.V. Planta Apodaca
Dirección: Calle Platón, núm. 100, Parque Industrial Kalos CP 66600, Apodaca, Nuevo León
Responsable Equipo: Edi Matias Amaya
Correo: eamaya@secovi.com
Descripción Actividades Centro de Carga
Nombre del punto de medición: Acometida
Descripción general de la carga: Fabricación de discos de frenado para la industria automotriz. Se utilizan máquinas de corte robotizadas, brazos de robot, tornos, rectificadoras, taladros, lavadoras, balanceadoras, estampadoras, prensas mecánicas. Las cargas críticas son compresores y colectores de polvos, centros de datos y capacitores. Jornadas de trabajo 24/6 de lunes a sábado, domingos ocasionalmente
Información del Medidor PQ
Marca: Schneider ION-9000
Clase: A
Muestreo: 10min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 13.8 kV, 60 Hz
Nivel de tensión del punto de medición: 13.8 kV
Medición: Mensual
Fecha de medición inicial: 01/05/2026
Fecha de medición final: 31/05/2026

Diagrama Unifilar

Resumen General

Observaciones y Recomendaciones

Nota
  • Todos los índices de calidad de la energía se mantuvieron dentro de los límites recomendados por el IEEE.
  • En promedio, el voltaje RMS se mantuvo dentro de los límites recomendados de ±5%. En este mes no se detectó ningún voltaje fuera de ese rango.
  • Los desbalances de la tensión y de la corriente se mantuvieron con valores por debajo de los límites recomendados, lo que indica que la planta está trabajando de manera balanceada.
  • El comportamiento de la calidad de la energía fue prácticamente igual al mes anterior.
Importante
  • El comportamiento de las armónicas de la corriente sigue un comportamiento normal, donde la armónica 5ª es la de mayor magnitud, seguida de las 11ª, 7ª, 3ª, 13ª, 23ª, 25ª, 29ª, 31ª, 17ª y 19ª, en ese orden. El THD de corriente se mantiene por debajo del 12% en promedio, un poco más bajo que el mes anterior que fue de 18%.
  • Las armónicas en la tensión son más estables, mantenido un THD por debajo de 5% todo el tiempo, presentando un comportamiento de las armónicas similar al de la corriente.
  • Observar que la 5ª armónica de la corriente no siga creciendo, esto debido a que es muy notoria de entre en resto de las armónicas, aunque en los últimos meses se ha mantenido entre 12-18%.
Precaución
  • Ninguno.

Descargar reporte PDF

Informe de las mediciones en función de Límites de Referencia (LR) de la IEEE.

Tabla. Informe Rápido
Parámetro Bajo (LR) Dentro (LR) Sobre (LR) Límites_Referencia
Tensión (V) 13592.97 ±5% Vnom
Frecuencia (Hz) 60 59.5 - 60.5 Hz
Factor de potencia 0.91 0.90 - 1 en atraso
IHv % ✓ 0 - 5 %
THDv % 3.58 0 - 5 %
THDi % 18.57 ---
Flicker Pst 0.26 0-1 p.u.
Flicker Plt 0.27 0-0.8 p.u.
Desbalance Dv % 0.7 0 - 2 %
Desbalance Di % 6.07 0 - 20 %

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
182.52 361.53 1,165.91 1,060.63 1,373.77 1,422.56 1,495.04
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
68.26 171.17 510.26 465.12 590.21 616.68 666.65
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
201.47 406.14 1,273.94 1,158.02 1,489.11 1,541.18 1,609.25
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.84 0.88 0.92 0.91 0.93 0.97 0.97
THDv (%)
min. p5 p50 mean. p95 p99 max.
1.36 2.02 2.89 2.88 3.58 3.93 4.22
THDi (%)
min. p5 p50 mean. p95 p99 max.
5.58 8.54 10.22 11.28 18.57 25.53 28.62
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.21 0.30 0.48 0.49 0.70 0.78 0.92
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
0.15 0.59 2.29 2.52 6.07 8.49 10.05
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.95 59.99 60.00 60.00 60.02 60.02 60.06
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
12,927.46 13,098.25 13,594.80 13,592.97 14,072.01 14,236.58 14,366.53
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
11.00 24.52 78.39 71.19 92.53 95.97 102.36
Flicker Pst
min. p5 p50 mean. p95 p99 max.
0.05 0.11 0.20 0.20 0.26 0.29 4.04
Flicker Plt
min. p5 p50 mean. p95 p99 max.
0.09 0.13 0.21 0.21 0.27 0.48 1.76
Factor K
min. p5 p50 mean. p95 p99 max.
1.16 1.34 1.45 1.57 2.29 3.25 3.80

Sección: Potencias

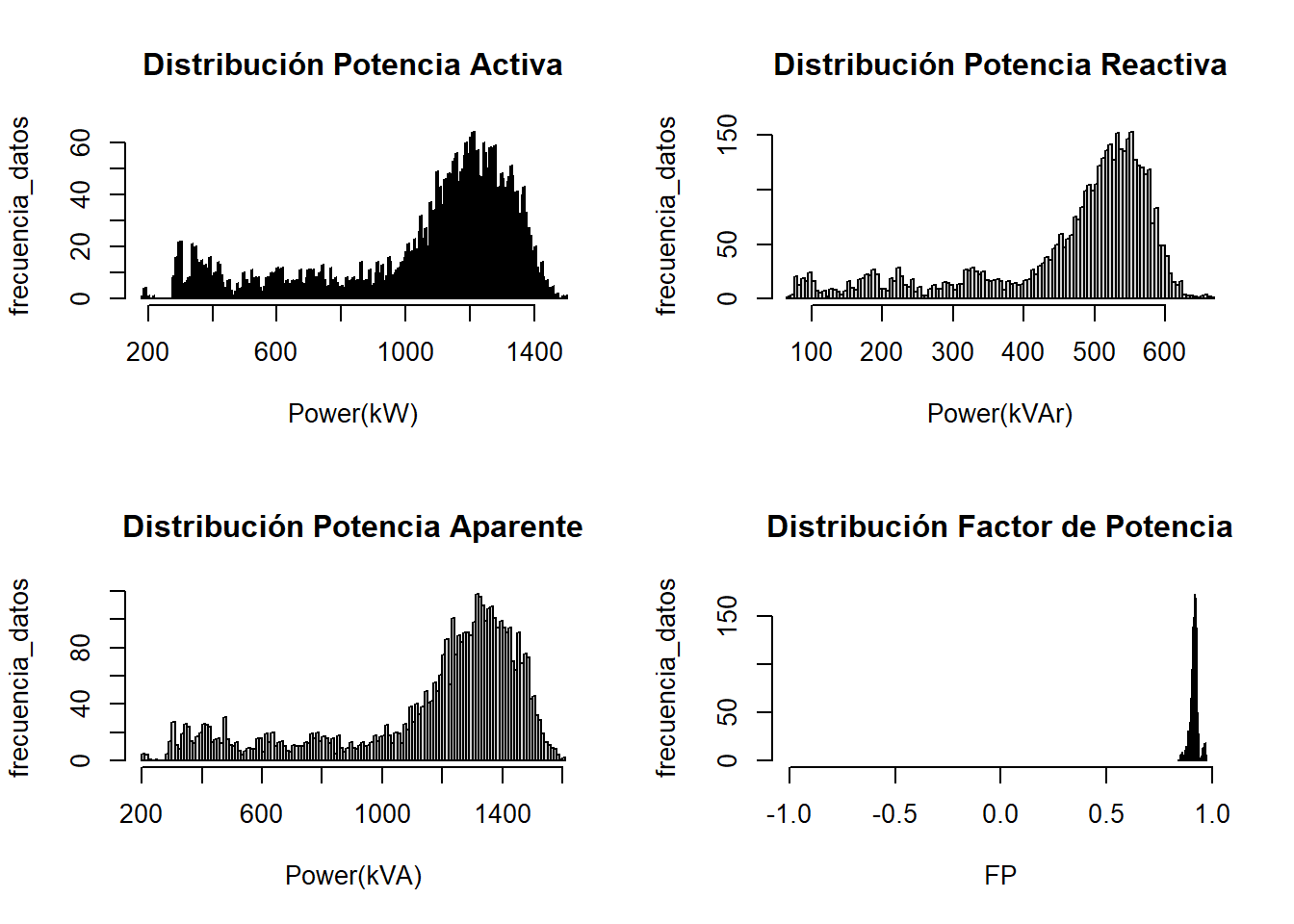

Estadistica Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente Factor de Potencia
Min. : 183 Min. : 68 Min. : 201 Min. :0.84
1st Qu.: 972 1st Qu.:435 1st Qu.:1070 1st Qu.:0.91
Median :1166 Median :510 Median :1274 Median :0.92
Mean :1061 Mean :465 Mean :1158 Mean :0.91
3rd Qu.:1271 3rd Qu.:550 3rd Qu.:1382 3rd Qu.:0.92
Max. :1495 Max. :667 Max. :1609 Max. :0.97

Sección: Voltajes RMS

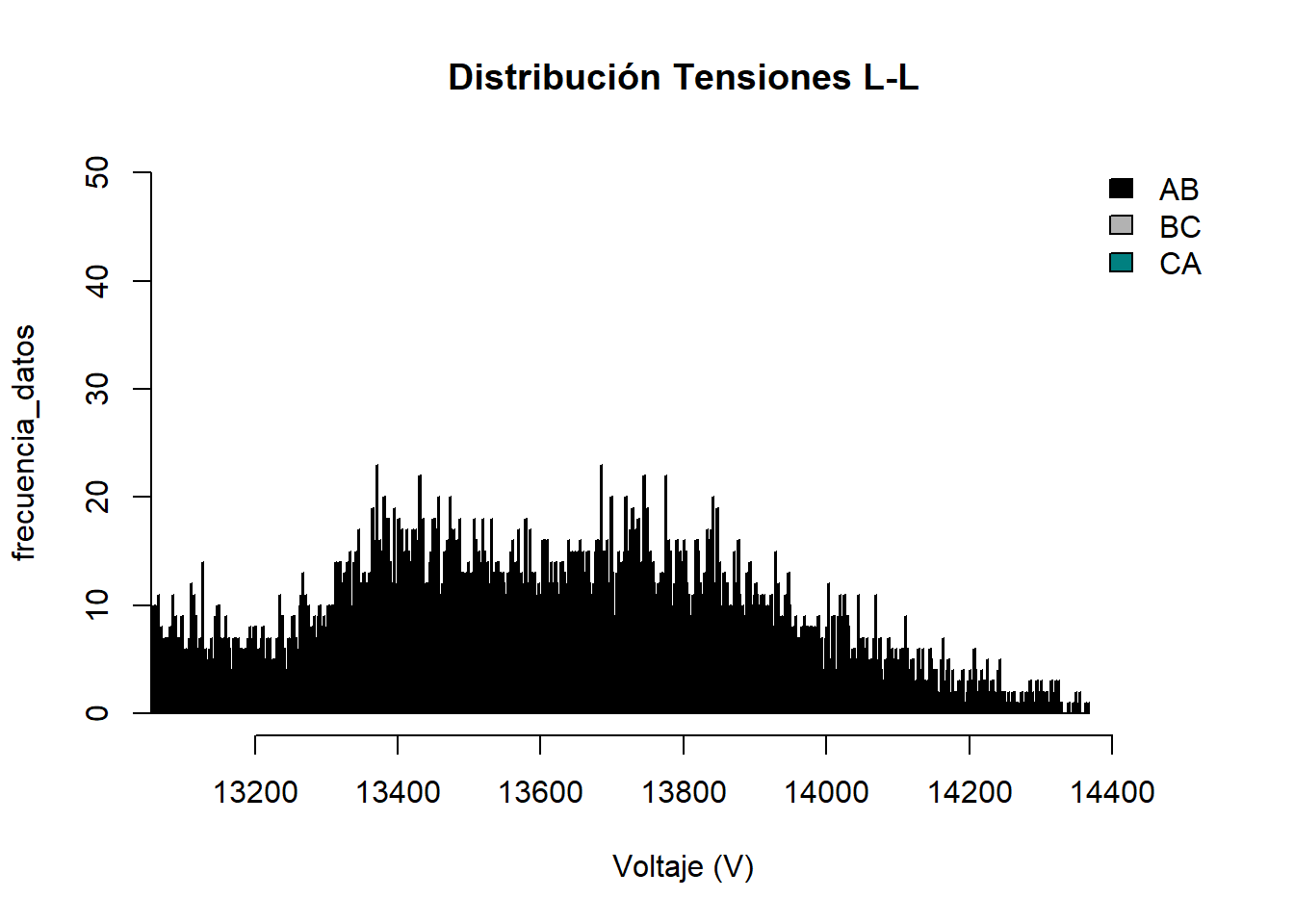

Estadistica Descriptiva de Voltajes
VAB VBC VCA
Min. :12938 Min. :12991 Min. :12927
1st Qu.:13376 1st Qu.:13428 1st Qu.:13361
Median :13561 Median :13660 Median :13569
Mean :13573 Mean :13641 Mean :13564
3rd Qu.:13776 3rd Qu.:13851 3rd Qu.:13768
Max. :14307 Max. :14367 Max. :14324

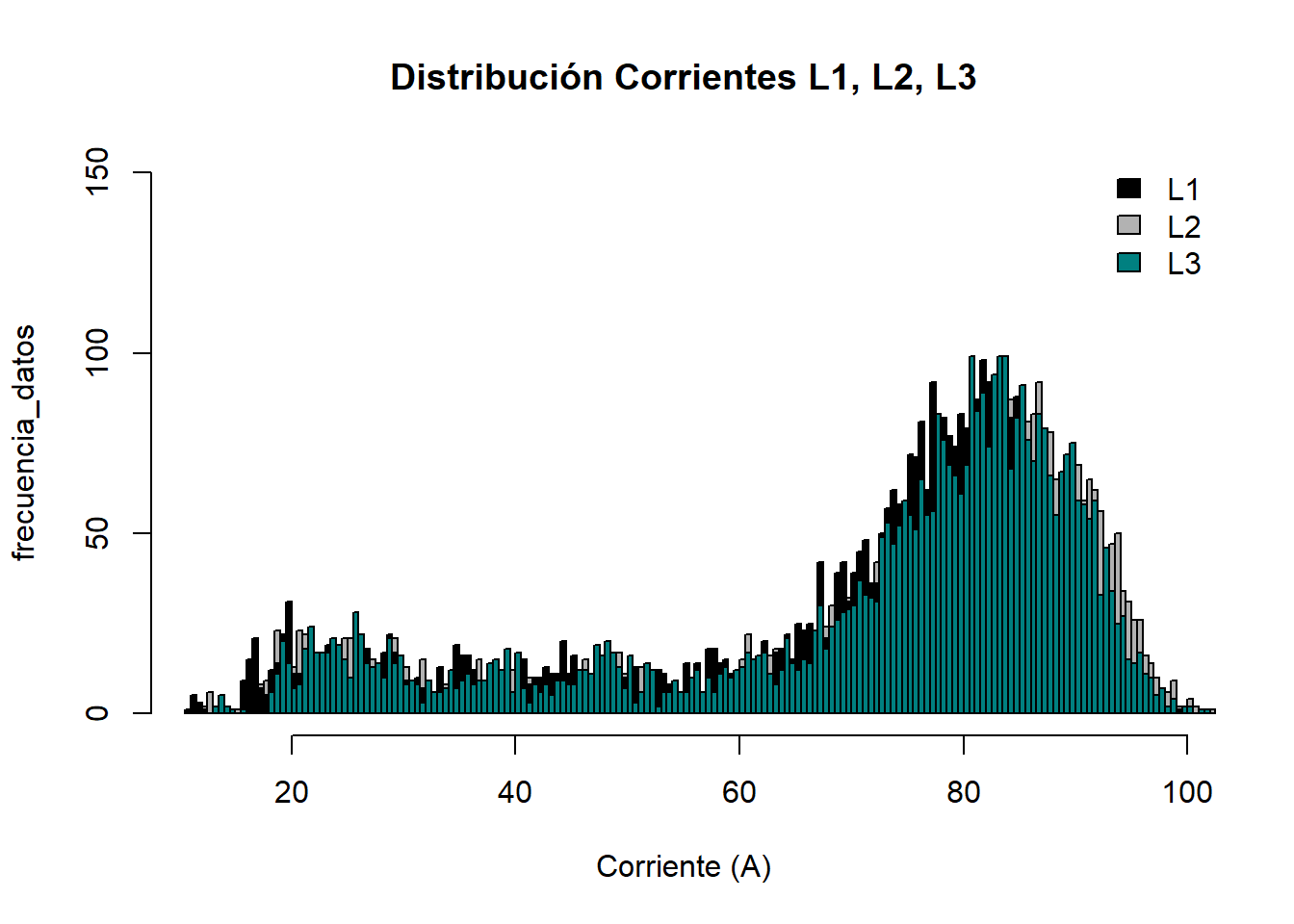

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. :11 Min. : 12 Min. : 13
1st Qu.:64 1st Qu.: 66 1st Qu.: 65
Median :77 Median : 80 Median : 79
Mean :70 Mean : 72 Mean : 72
3rd Qu.:84 3rd Qu.: 87 3rd Qu.: 86
Max. :99 Max. :102 Max. :102

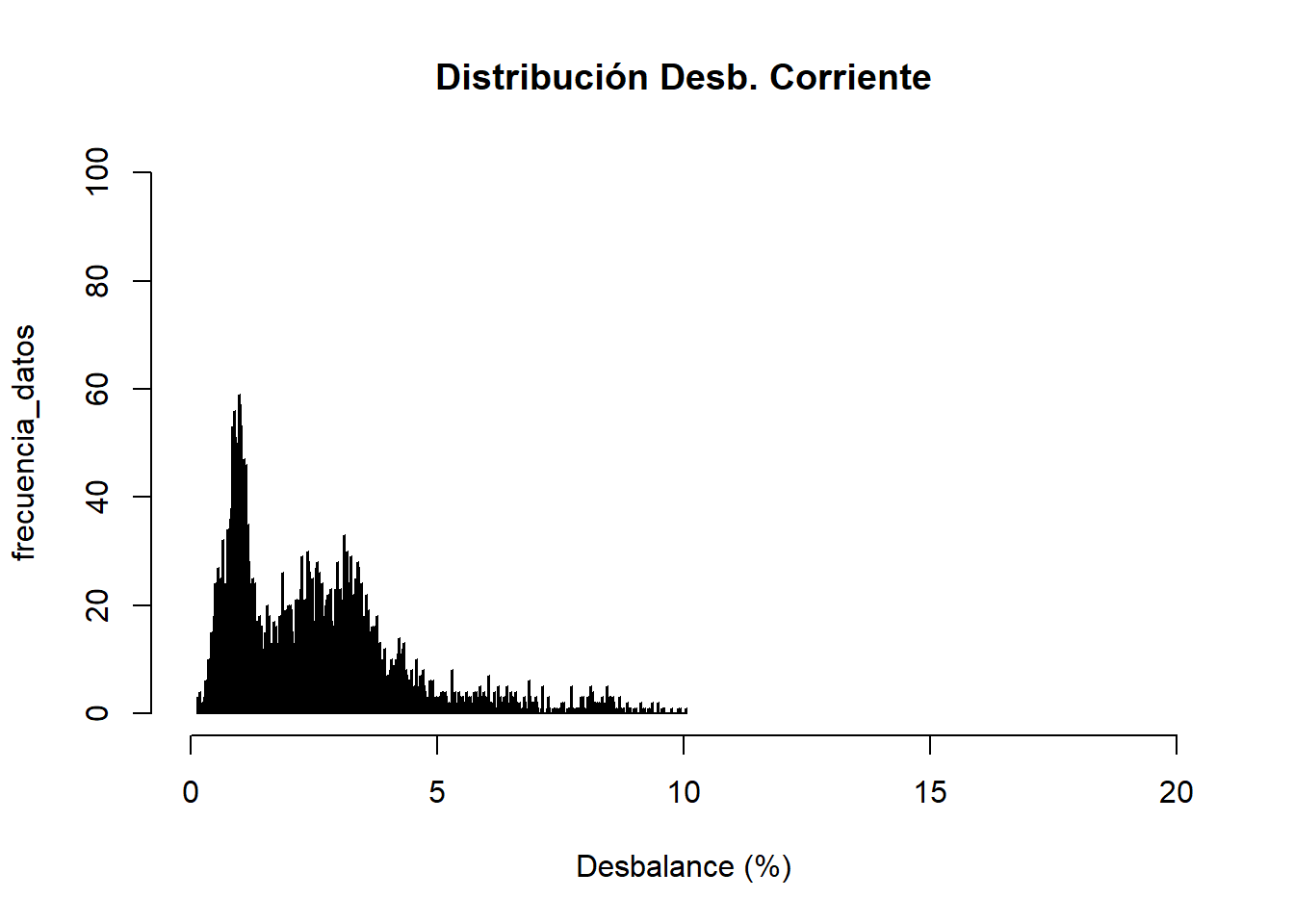

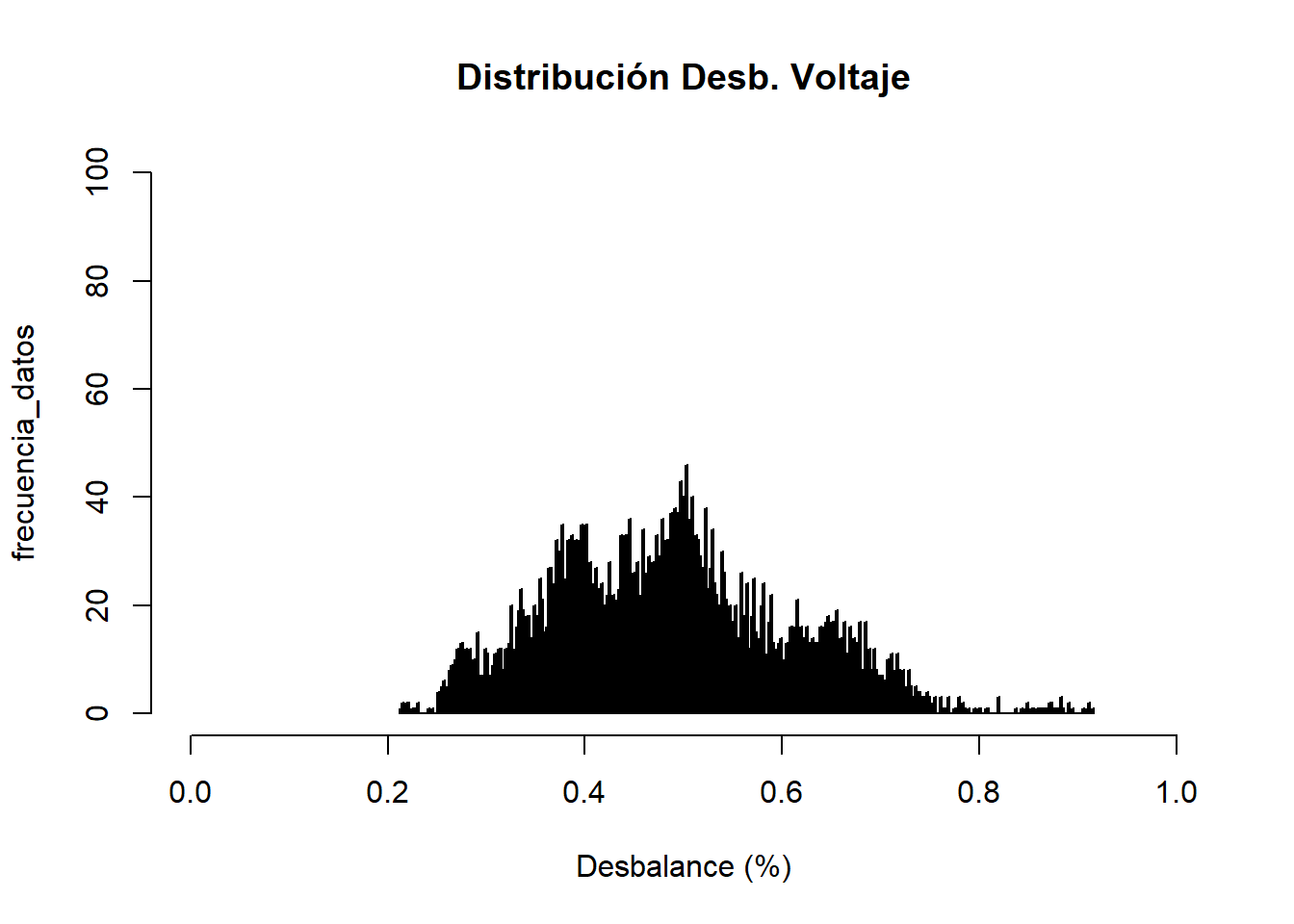

Sección: Desbalances

Estadistica Descriptiva Desbalance de Voltaje y Corriente
Desbalance Corriente (%) Desblance Voltaje (%)
Min. : 0.15 Min. :0.21
1st Qu.: 1.07 1st Qu.:0.40
Median : 2.29 Median :0.48
Mean : 2.52 Mean :0.49
3rd Qu.: 3.36 3rd Qu.:0.57
Max. :10.05 Max. :0.92

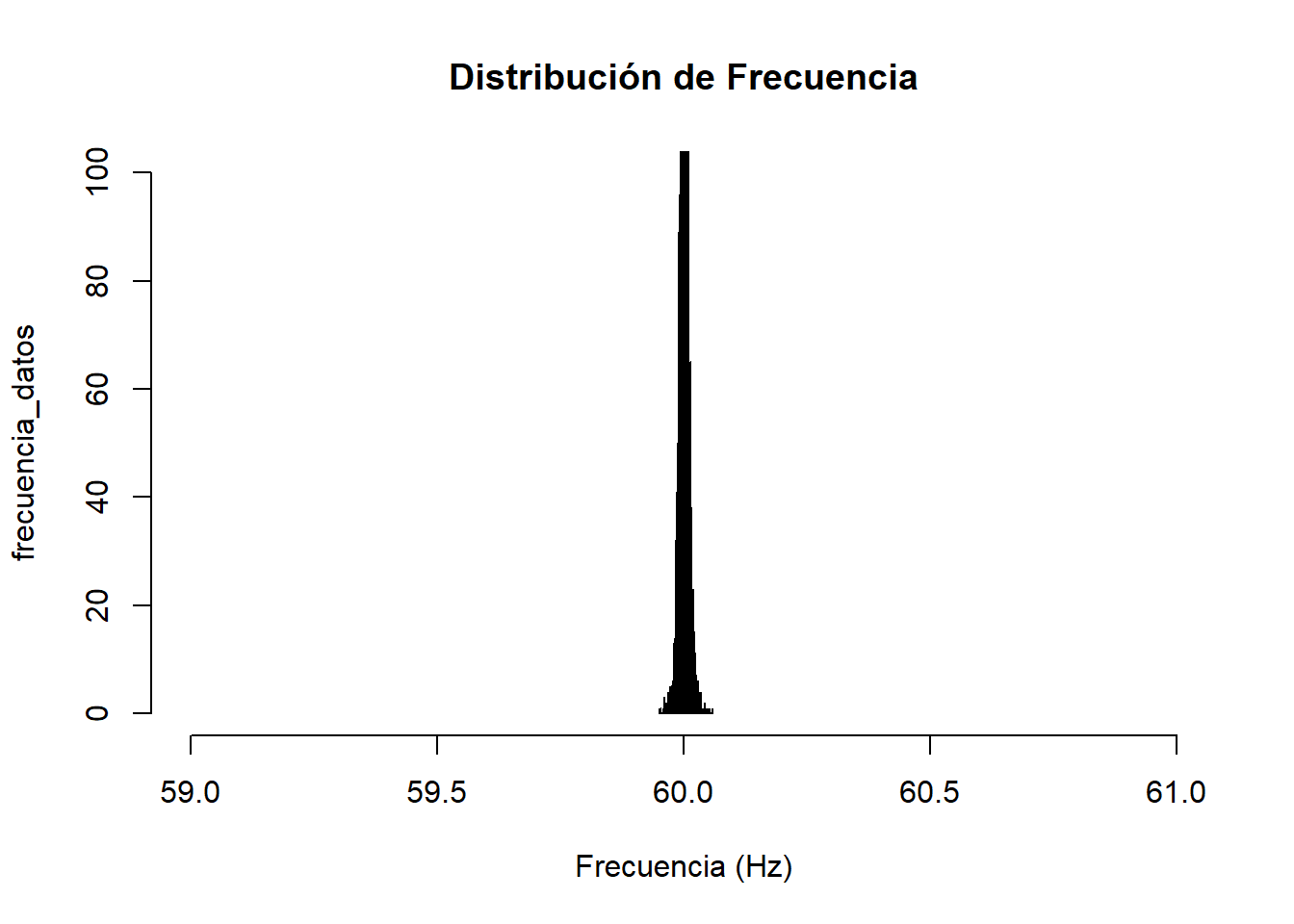

Sección: Frecuencia

Estadistica Descriptiva de Frecuencia
Frecuencia
Min. :59.95
1st Qu.:60.00
Median :60.00
Mean :60.00
3rd Qu.:60.01
Max. :60.06

Sección: Flickers

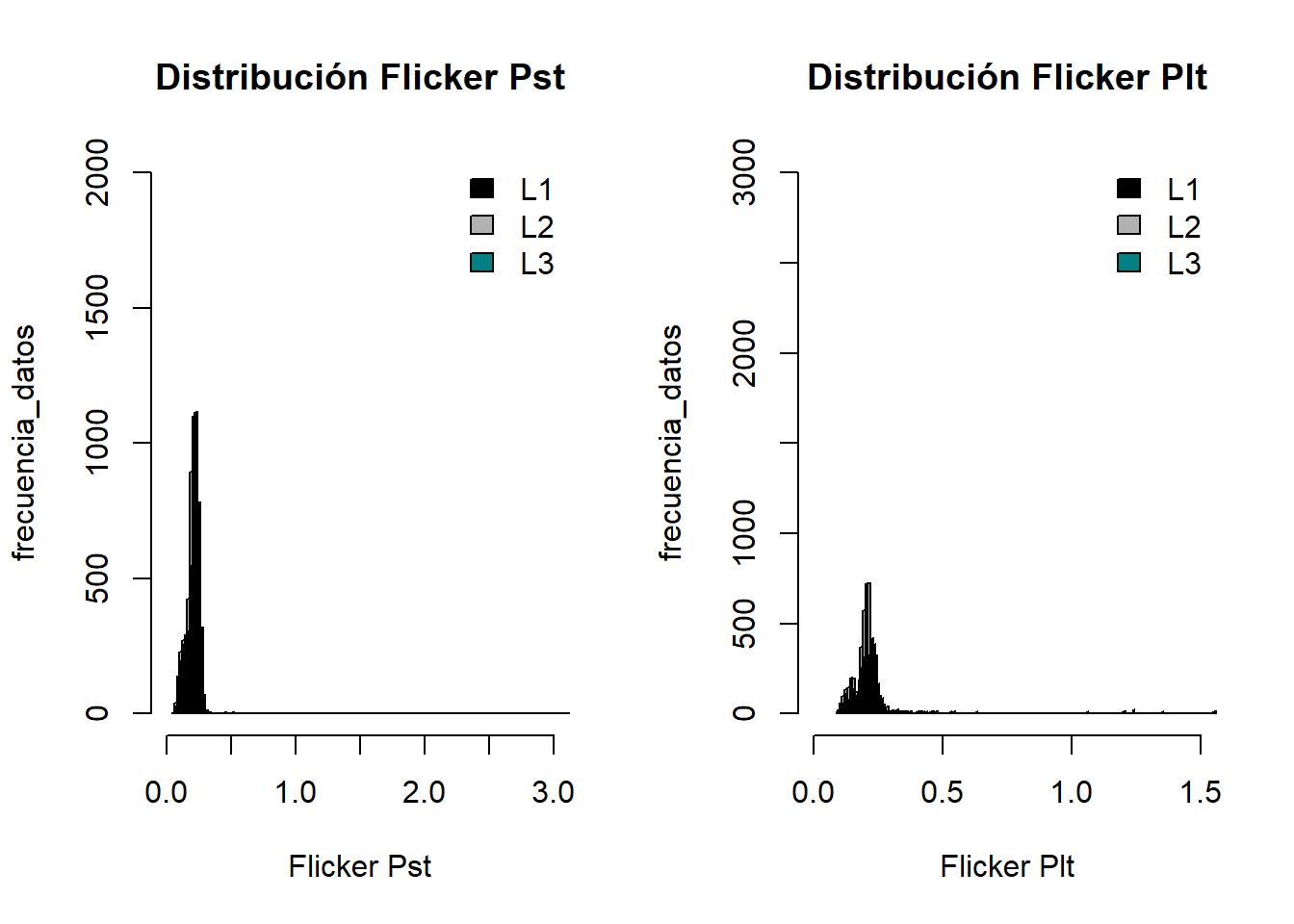

Estadistica Descriptiva de Flickers
Pst L1 Pst L2 Pst L3 Plt L1 Plt L2 Plt L3
Min. :0.0520 Min. :0.0530 Min. :0.0490 Min. :0.0930 Min. :0.0930 Min. :0.0970
1st Qu.:0.1820 1st Qu.:0.1680 1st Qu.:0.1640 1st Qu.:0.2050 1st Qu.:0.1820 1st Qu.:0.1770
Median :0.2220 Median :0.1990 Median :0.1940 Median :0.2260 Median :0.2030 Median :0.1990
Mean :0.2129 Mean :0.1944 Mean :0.1904 Mean :0.2278 Mean :0.2084 Mean :0.2027
3rd Qu.:0.2420 3rd Qu.:0.2190 3rd Qu.:0.2160 3rd Qu.:0.2410 3rd Qu.:0.2180 3rd Qu.:0.2150
Max. :3.0980 Max. :4.0380 Max. :2.7510 Max. :1.3550 Max. :1.7650 Max. :1.2060
NA NA NA NAs :17 NAs :17 NAs :17

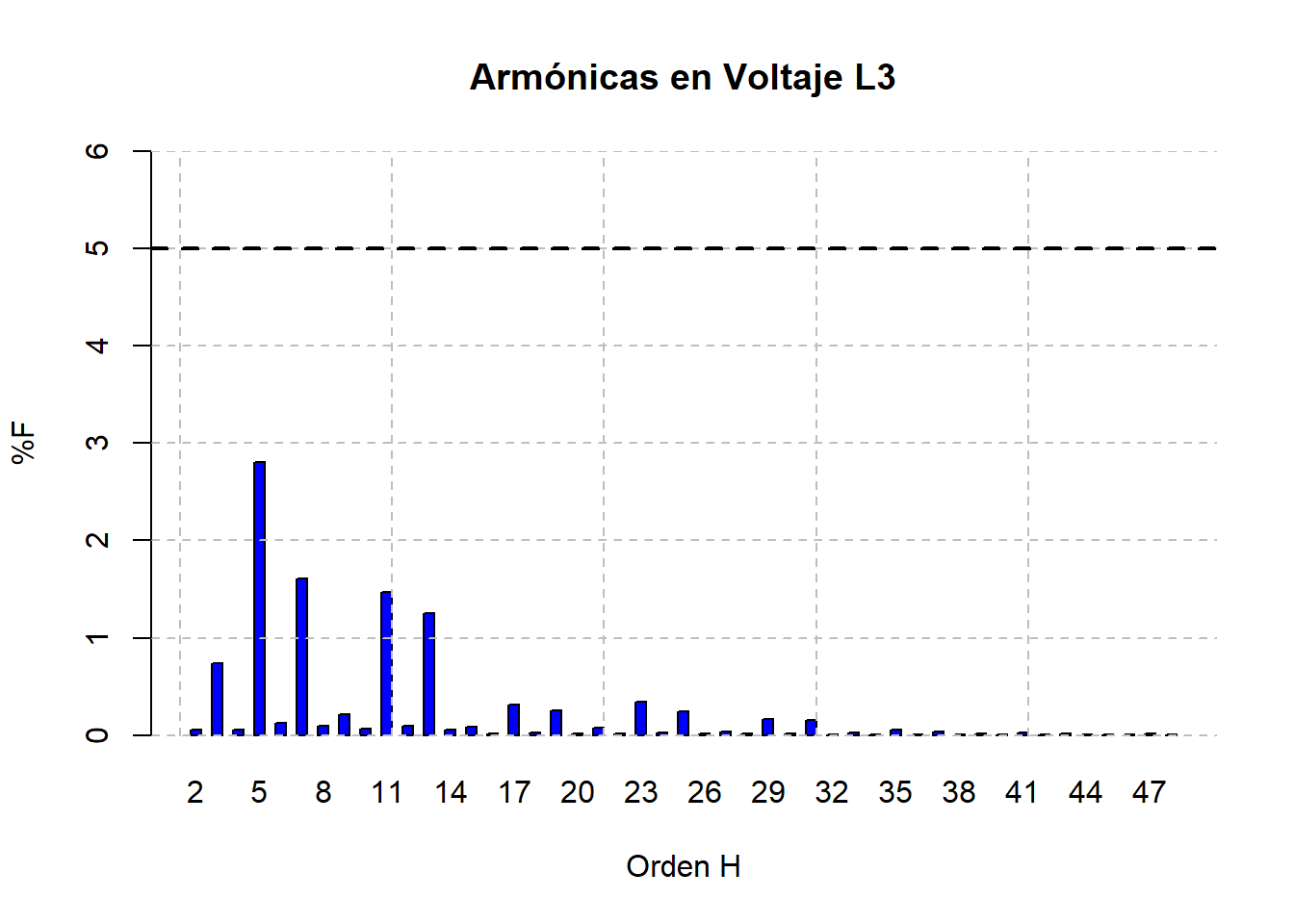

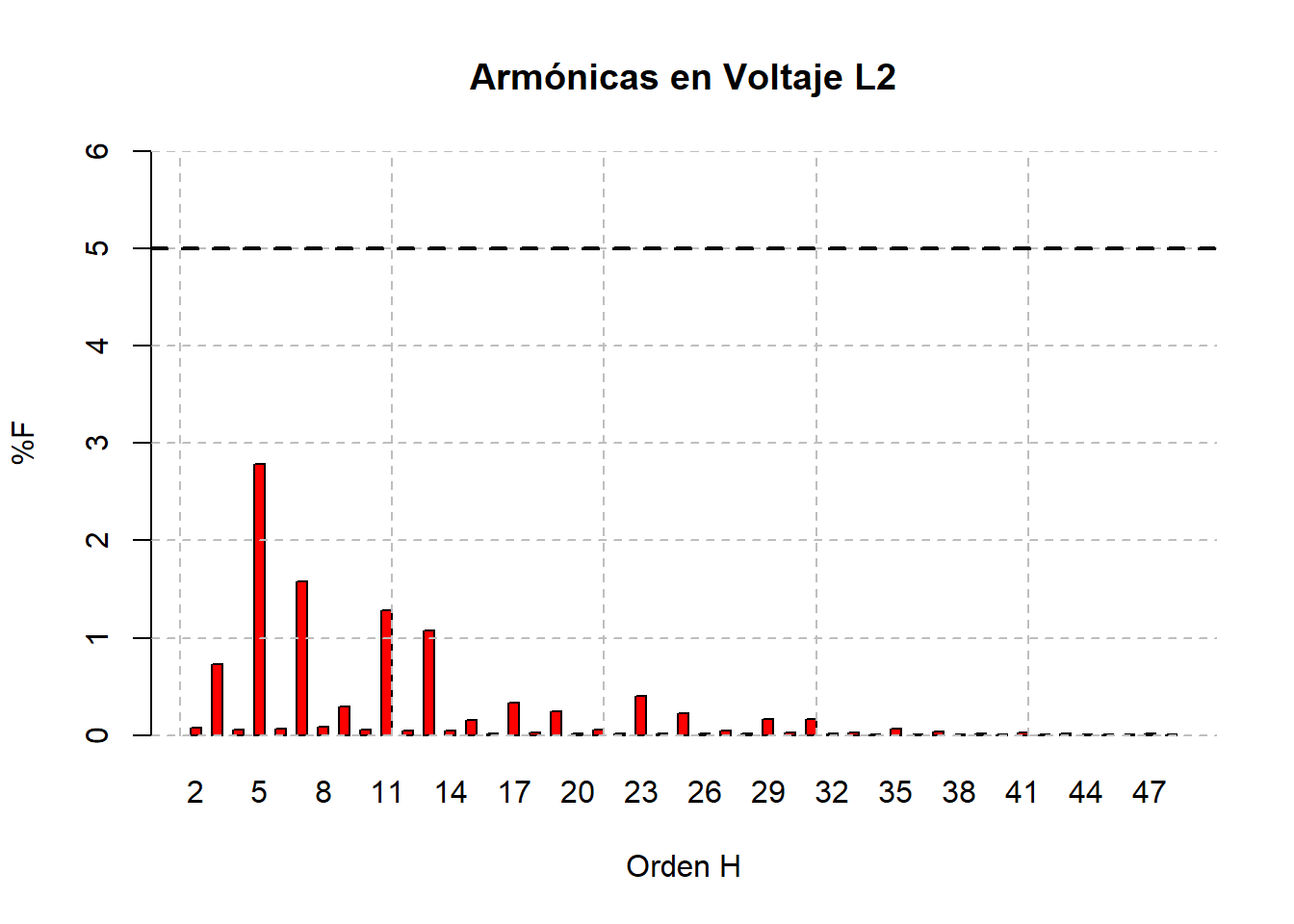

Sección: Armónicas en Voltaje

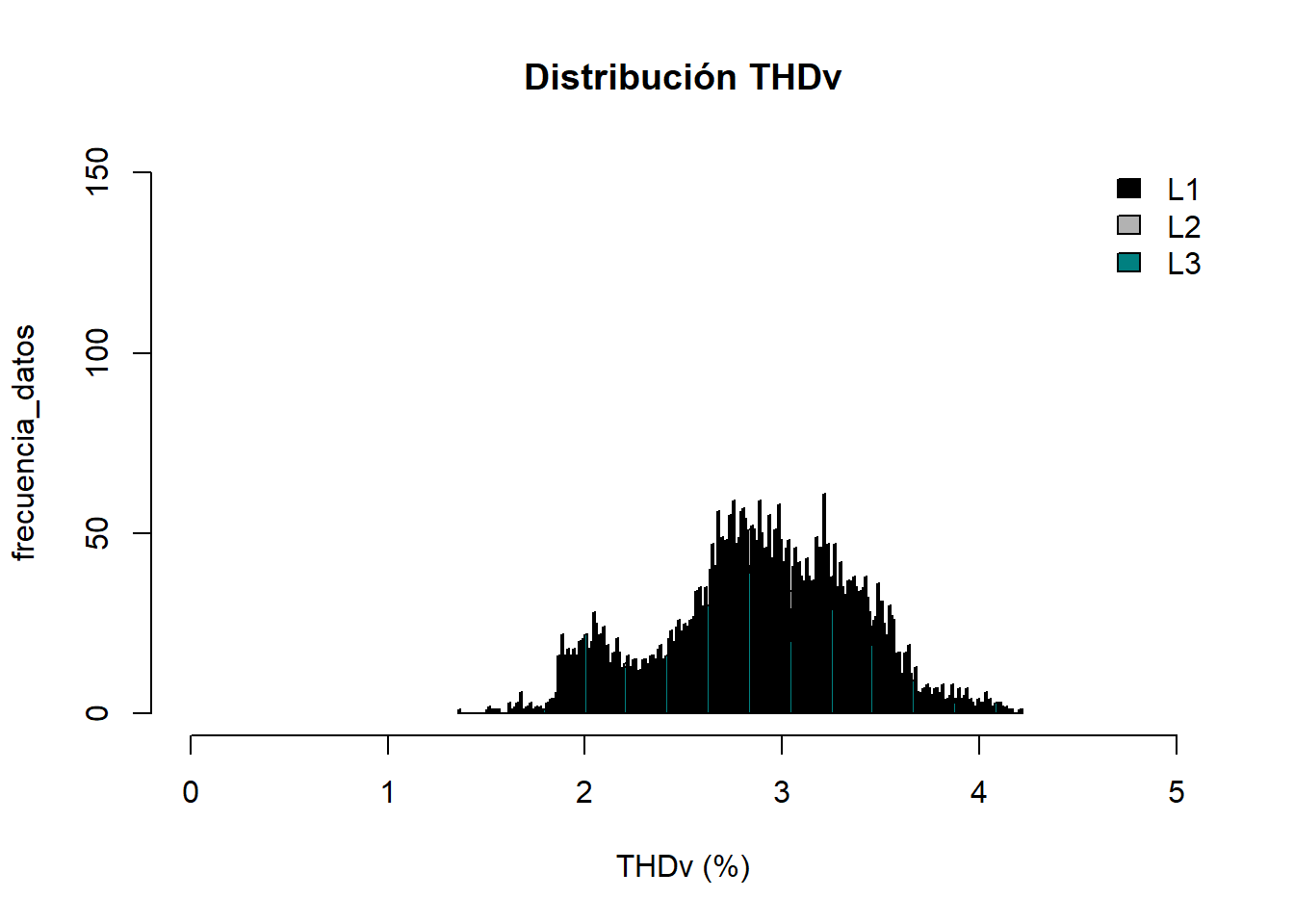

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :1.5 Min. :1.4 Min. :1.4
1st Qu.:2.6 1st Qu.:2.6 1st Qu.:2.6
Median :2.9 Median :2.9 Median :2.9
Mean :2.9 Mean :2.8 Mean :2.9
3rd Qu.:3.3 3rd Qu.:3.1 3rd Qu.:3.3
Max. :4.2 Max. :4.1 Max. :4.2

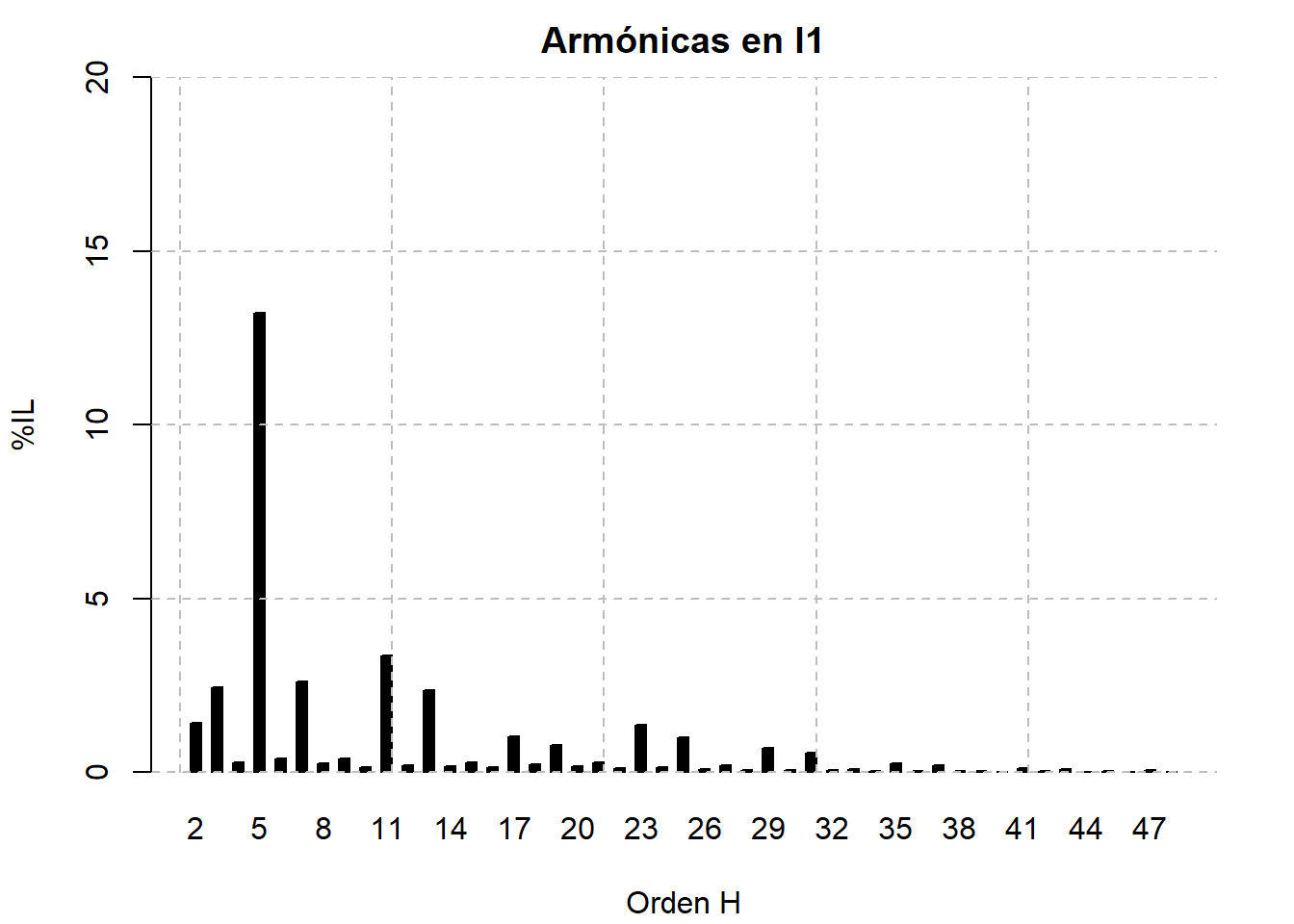

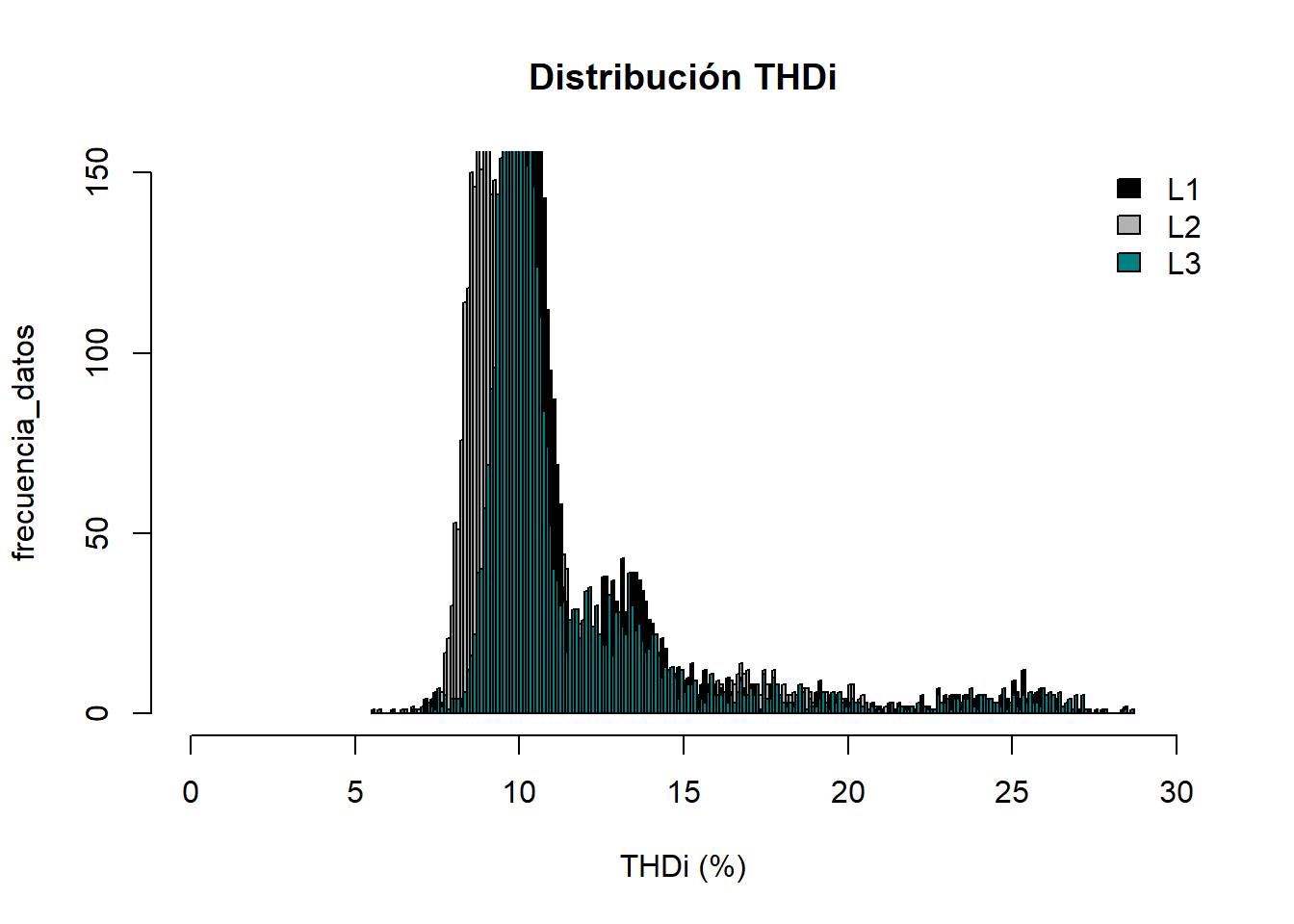

Sección: Armónicas en Corriente

Estadistica Descriptiva de THDi
THDi L1 THDi L2 THDi L3
Min. : 5.6 Min. : 6.1 Min. : 5.8
1st Qu.:10.0 1st Qu.: 8.9 1st Qu.: 9.7
Median :10.5 Median : 9.6 Median :10.2
Mean :11.8 Mean :10.5 Mean :11.5
3rd Qu.:12.5 3rd Qu.:10.7 3rd Qu.:11.9
Max. :28.4 Max. :26.7 Max. :28.6

Sección: Factor K

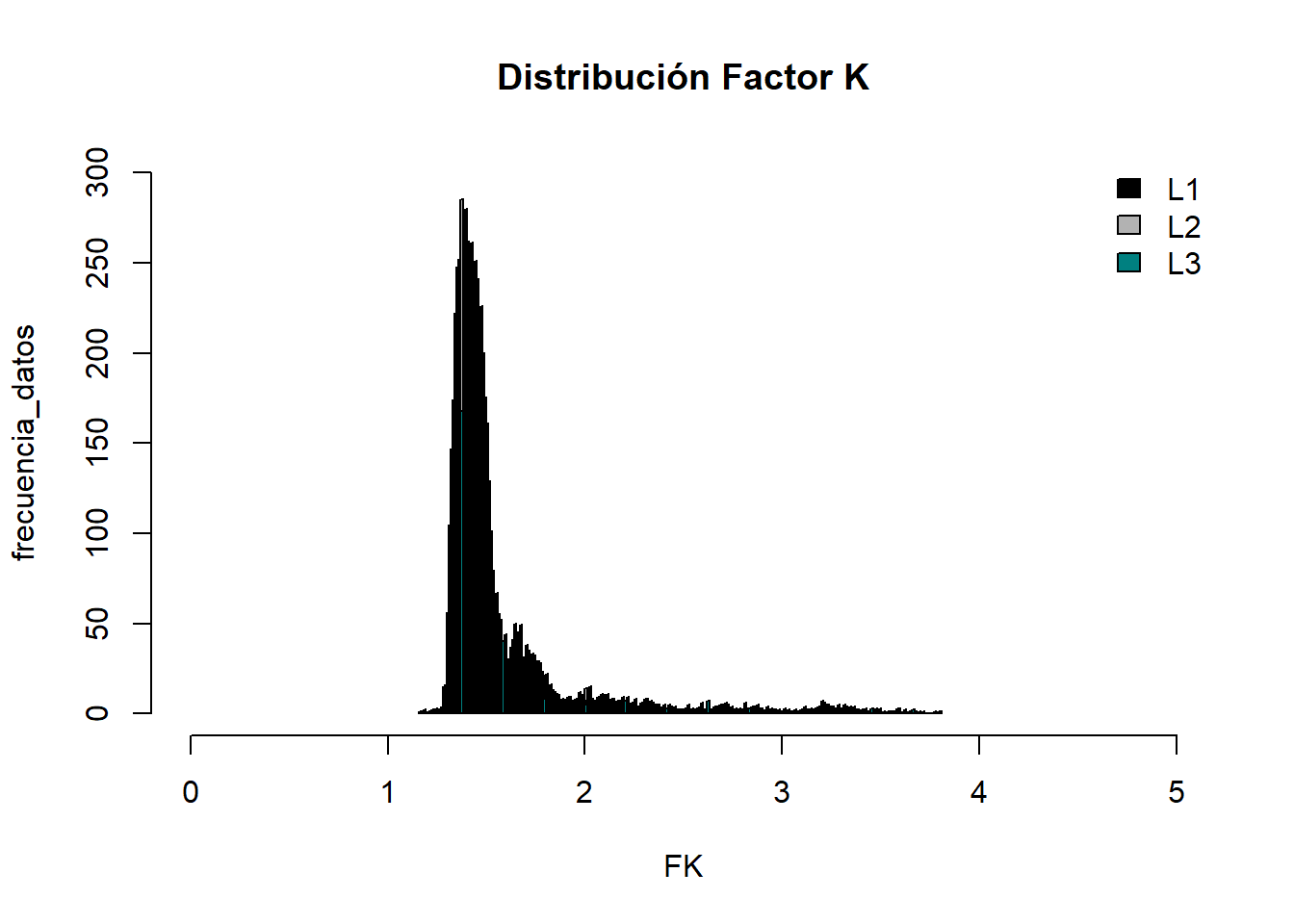

Estadistica Descriptiva de Factor K
KF Ia KF Ib KF Ic
Min. :1.16 Min. :1.21 Min. :1.19
1st Qu.:1.43 1st Qu.:1.36 1st Qu.:1.41
Median :1.48 Median :1.41 Median :1.45
Mean :1.61 Mean :1.50 Mean :1.58
3rd Qu.:1.64 3rd Qu.:1.49 3rd Qu.:1.57
Max. :3.80 Max. :3.45 Max. :3.71
