Código de Red

Reporte elaborado por: IPA https://intlpa.com/

Información General del Centro de Carga

Información Punto de Medición

Información del Centro de Carga

Empresa:	Brembo de México, S.A. de C.V. Planta Apodaca
Dirección:	Calle Platón, núm. 100, Parque Industrial Kalos CP 66600, Apodaca, Nuevo León
Responsable Equipo:	Edi Matias Amaya
Correo:	eamaya@secovi.com

Descripción Actividades Centro de Carga

Nombre del punto de medición:	Acometida
Descripción general de la carga:	Fabricación de discos de frenado para la industria automotriz. Se utilizan máquinas de corte robotizadas, brazos de robot, tornos, rectificadoras, taladros, lavadoras, balanceadoras, estampadoras, prensas mecánicas. Las cargas críticas son compresores y colectores de polvos, centros de datos y capacitores. Jornadas de trabajo 24/6 de lunes a sábado, domingos ocasionalmente

Información del Medidor PQ

Marca:	Schneider ION-9000
Clase:	A
Muestreo:	10min

Datos de Medición en el Punto de Acoplamiento

Nivel de tensión del suministro:	13.8 kV, 60 Hz
Nivel de tensión del punto de medición:	13.8 kV
Demanda Contratada:	2,750 kW
Corriente de Demanda Máxima \(I_L\):	103.08 A
Corriente Máxima de Corto Circuito \(Icc\):	3.291 kA
Transformador del Tablero:	3 Transf. (2000 kVA, 2000 kVA y 2500 kVA)
Medición:	Mensual
Fecha de medición inicial:	01/05/2026
Fecha de medición final:	31/05/2026

Diagrama Unifilar de Medición

Diagrama Unifilar

Resumen General

Cumplimiento Código de Red

Tabla. Resumen Cumplimiento Código de Red México

Parámetro	Valor	Cumplimiento	Comentarios
Tensión (kV)	13.593	CUMPLE	APLICA
Frecuencia (Hz)	60	CUMPLE	APLICA
Factor de potencia	0.88	NO CUMPLE	APLICA
DAI Ih en %IL	Fuera de Límites	NO CUMPLE	APLICA
DATD %	9.73	NO CUMPLE	APLICA
Flicker Pst	0.26	CUMPLE	APLICA
Flicker Plt	0.27	CUMPLE	APLICA
Desbalance Dv %	0.7	CUMPLE	APLICA
Desbalance Di %	2.52	CUMPLE	APLICA

_{DAI : Distorsión Armónica Individual;    DATD : Distorsión Armónica Total de Demanda}

Tabla. Límites Aplicables Código de Red al Centro de Carga

Variable	Límites
Tensión.V (Permanente, 20min)	(±5%, ±10%) Vnom
Frecuencia.Hz (Permanente, 30min)	(±1Hz, +2.5Hz/-2Hz)
Factor de potencia	(0.95, 1) en atraso
Flicker Pst	1
Flicker Plt	0.8
Desbalance Dv %	2
Desbalance Di %	15

Tabla. Límites Aplicables para DATD y DAI (Ih en %IL)

2<h<11	11<h<17	17<h<23	23<h<35	35<h<50	DATD (%)
7	3.5	2.5	1	0.5	8

_{Nota: En el caso de las componentes armónicas de orden par, los límites de cada rango se reducen al 25%.}

Observaciones y Recomendaciones

Nota

• Al centro de carga le aplica todos los criterios del código de red, y de acuerdo con las mediciones, tres índices no se cumplen: El factor de potencia, la distorsión armónica total de demanda y la distorsión individual de corriente.
• El comportamiento fue prácticamente igual al mes anterior.

Importante

• La DATD presentó un valor de 9.73% siendo el límite de 8%. La distorsión individual de la armónica 5ª (13.22%), 11ª (3.34%), 23ª (1.36%) de la fase A no cumples con sus límites de 7%, 3.5%, 1% respectivamente. Similar pasa con las mismas armónicas en las otras fases. Siendo la 5ª armónica la más preocupante y la influye para que la DATD tampoco cumpla.
• El factor de potencia en el código de red indica que el noventa y cinco por ciento de las mediciones deben de estar por arriba de 0.97 en atraso, y en este caso el valor medido fue de 0.88 siempre en atraso.

Precaución

• Se debe de verificar en el punto de conexión, la existencia de relevadores de tensión (27/59) y de frecuencia (81), de tenerlos, revisar que sus ajustes estén dentro de los rangos solicitados en el código de red. Así mismo asegurar que los fusibles en el punto de conexión tengan las capacidades interruptivas mayor a la corriente de corto circuito de 3. 291 kA. Debido a que se trata de un Usuario Calificado, le aplica todo lo referente a TICs, por lo que dicho sistema de comunicaciones debe de estar operando correctamente.
• No está cumpliendo con el Código de Red con el factor de potencia y la distorsión armónica de la corriente, por lo que se recomienda atenderlo.

---

Descargar reporte PDF

Resumen Mediciones

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min.	p5	p50	mean.	p95	p99	max.
182.52	361.53	1,165.91	1,060.63	1,373.77	1,422.56	1,495.04

Potencia Reactiva (kVAr)
min.	p5	p50	mean.	p95	p99	max.
68.26	171.17	510.26	465.12	590.21	616.68	666.65

Potencia Aparente (KVA)
min.	p5	p50	mean.	p95	p99	max.
201.47	406.14	1,273.94	1,158.02	1,489.11	1,541.18	1,609.25

Factor de Potencia
min.	p5	p50	mean.	p95	p99	max.
0.84	0.88	0.92	0.91	0.93	0.97	0.97

THDv (%)
min.	p5	p50	mean.	p95	p99	max.
1.36	2.02	2.89	2.88	3.58	3.93	4.22

TDD (%)
min.	p5	p50	mean.	p95	p99	max.
0.74	3.93	7.72	7.43	9.73	10.71	12.19

Desbalance Voltaje (%)
min.	p5	p50	mean.	p95	p99	max.
0.21	0.30	0.48	0.49	0.70	0.78	0.92

Desbalance Corriente (%)
min.	p5	p50	mean.	p95	p99	max.
0.15	0.59	2.29	2.52	6.07	8.49	10.05

Frecuencia (Hz)
min.	p5	p50	mean.	p95	p99	max.
59.95	59.99	60.00	60.00	60.02	60.02	60.06

Vrms Prom (V)
min.	p5	p50	mean.	p95	p99	max.
12,927.46	13,098.25	13,594.80	13,592.97	14,072.01	14,236.58	14,366.53

Irms Prom (A)
min.	p5	p50	mean.	p95	p99	max.
11.00	24.52	78.39	71.19	92.53	95.97	102.36

Flicker Pst
min.	p5	p50	mean.	p95	p99	max.
0.05	0.11	0.20	0.20	0.26	0.29	4.04

Flicker Plt
min.	p5	p50	mean.	p95	p99	max.
0.09	0.13	0.21	0.21	0.27	0.48	1.76

Sección: Potencias

Potencia Activa

Potencia Reactiva

Potencia Aparente

Factor de Potencia

Estadísticas de Potencia

Estadística Descriptiva de Potencias

	Potencia Activa	Potencia Reactiva	Potencia Aparente
	Min. : 183	Min. : 68	Min. : 201
	1st Qu.: 972	1st Qu.:435	1st Qu.:1070
	Median :1166	Median :510	Median :1274
	Mean :1061	Mean :465	Mean :1158
	3rd Qu.:1271	3rd Qu.:550	3rd Qu.:1382
	Max. :1495	Max. :667	Max. :1609

Estadísticas del Factor de Potencia para Código de Red

min.	p5	p50	mean.	p95	p99	max.
0.84	0.88	0.92	0.91	0.93	0.97	0.97

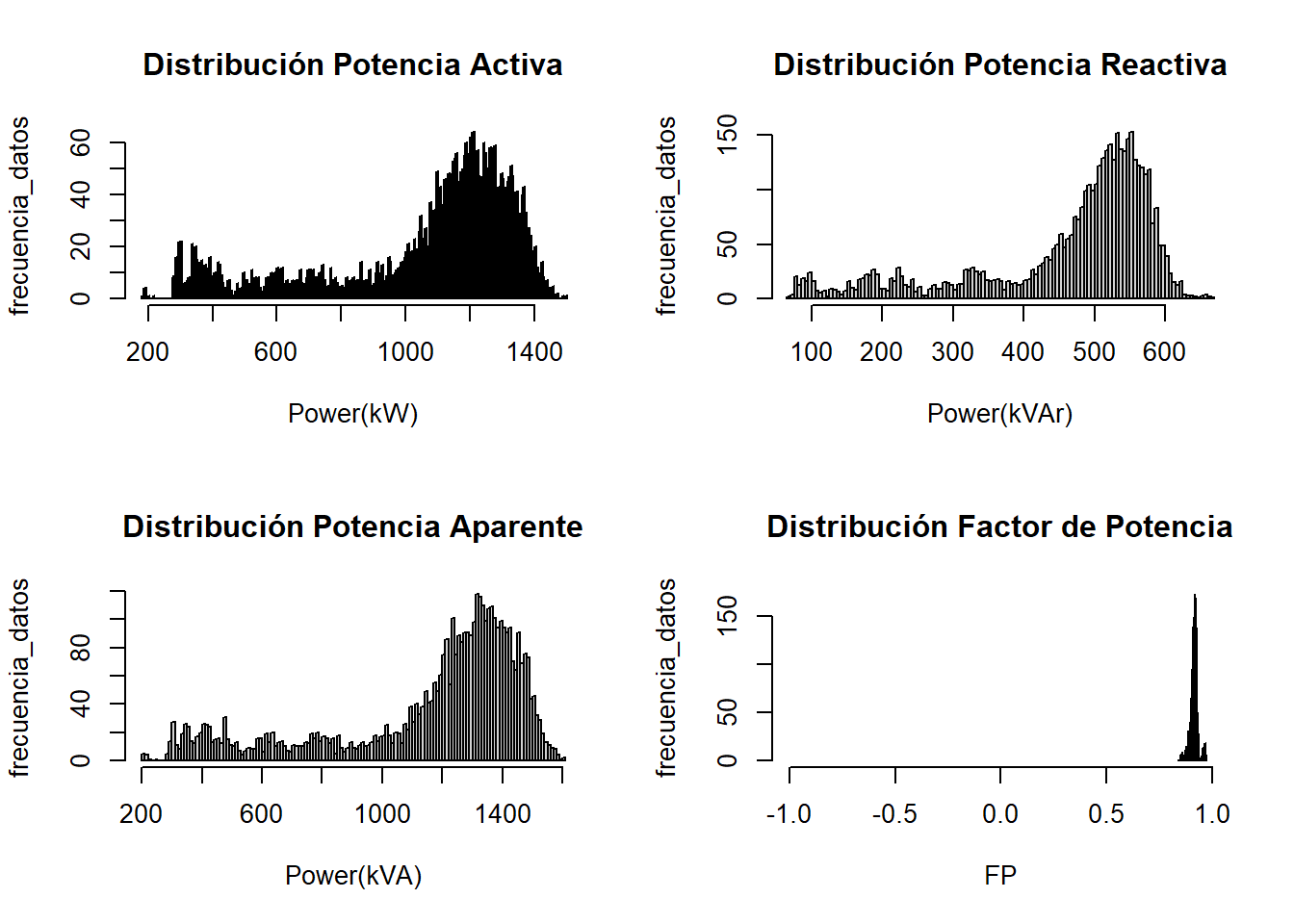

Gráficos Estadísticos Potencias

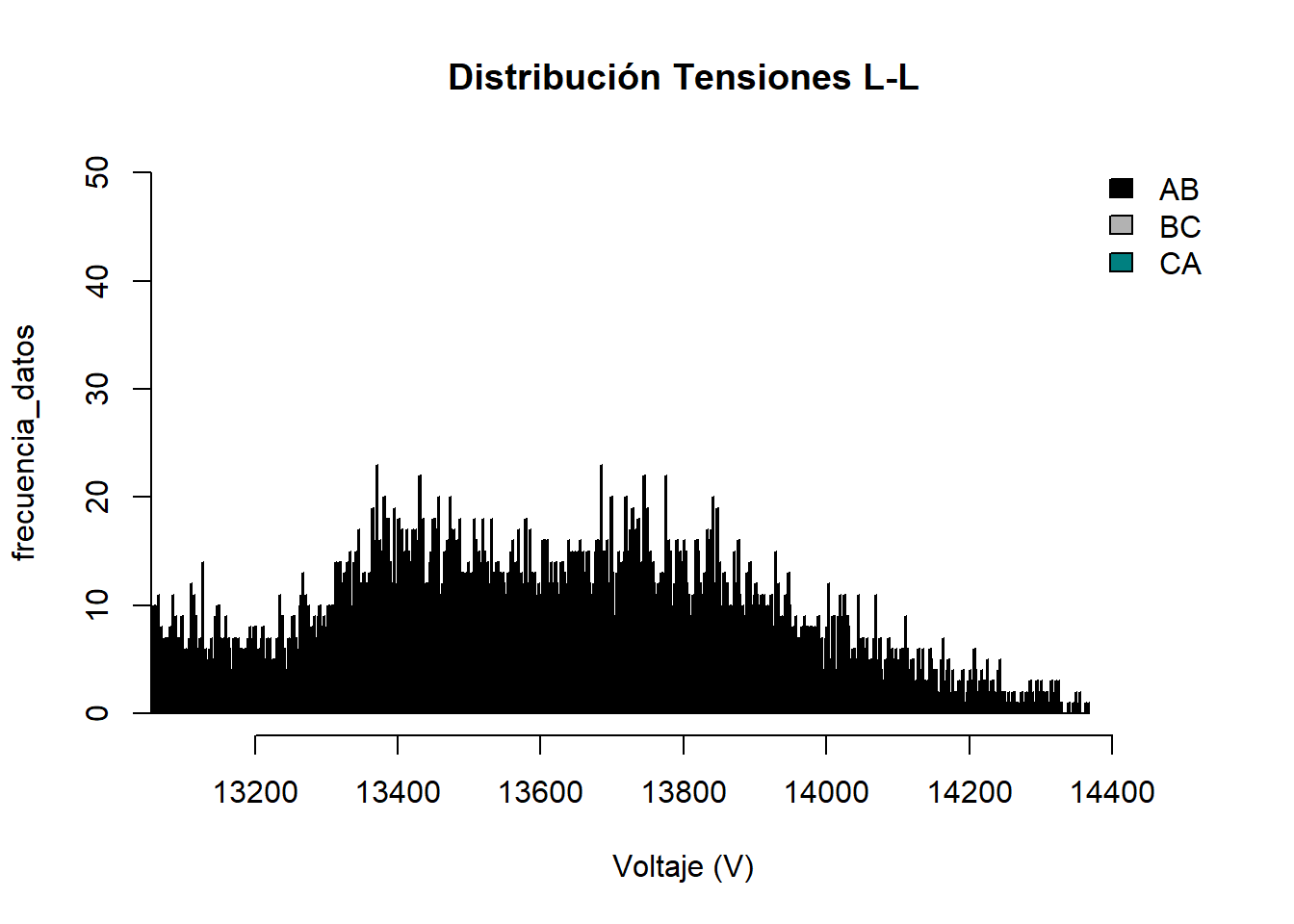

Sección: Voltajes RMS

Voltajes Promedio

Voltajes Máximos

Voltajes Minimos

Estadísticas de Voltaje (prom.)

Estadística Descriptiva de Voltajes

	VAB	VBC	VCA
	Min. :12938	Min. :12991	Min. :12927
	1st Qu.:13376	1st Qu.:13428	1st Qu.:13361
	Median :13561	Median :13660	Median :13569
	Mean :13573	Mean :13641	Mean :13564
	3rd Qu.:13776	3rd Qu.:13851	3rd Qu.:13768
	Max. :14307	Max. :14367	Max. :14324

Estadísticas de Voltajes RMS

min.	p5	p50	mean.	p95	p99	max.
12927.46	13098.25	13594.8	13592.97	14072.01	14236.58	14366.53

Gráfico Estadístico Voltajes

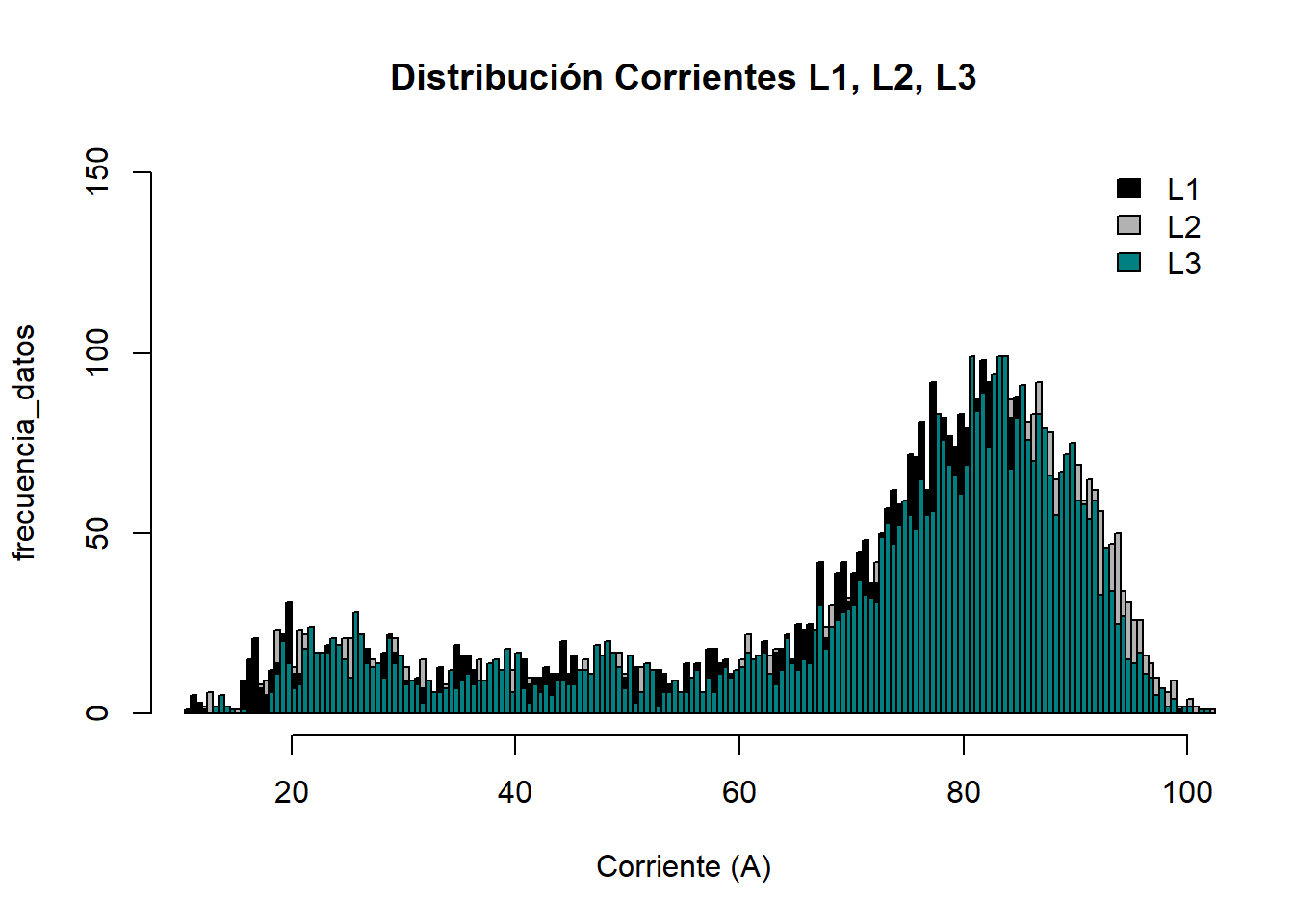

Sección: Corrientes RMS

Corrientes Promedio

Corrientes Máx

Corrientes Mín

Estadísticas de Corrientes (prom.)

Estadistica Descriptiva de Corrientes

	I1	I2	I3
	Min. :11	Min. : 12	Min. : 13
	1st Qu.:64	1st Qu.: 66	1st Qu.: 65
	Median :77	Median : 80	Median : 79
	Mean :70	Mean : 72	Mean : 72
	3rd Qu.:84	3rd Qu.: 87	3rd Qu.: 86
	Max. :99	Max. :102	Max. :102

Gráfico Estadístico Corrientes

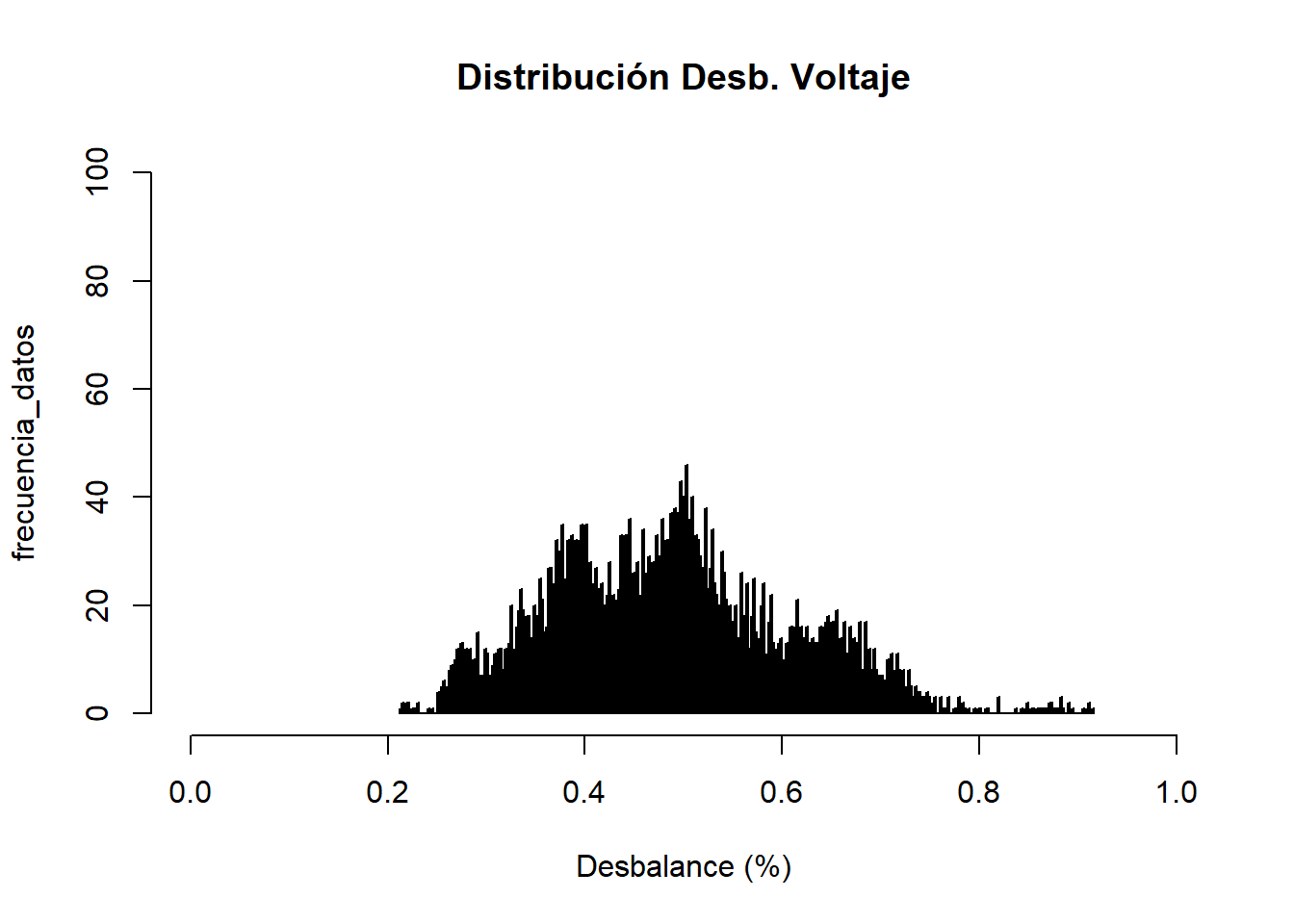

Sección: Desbalances

Desbalance de Voltaje

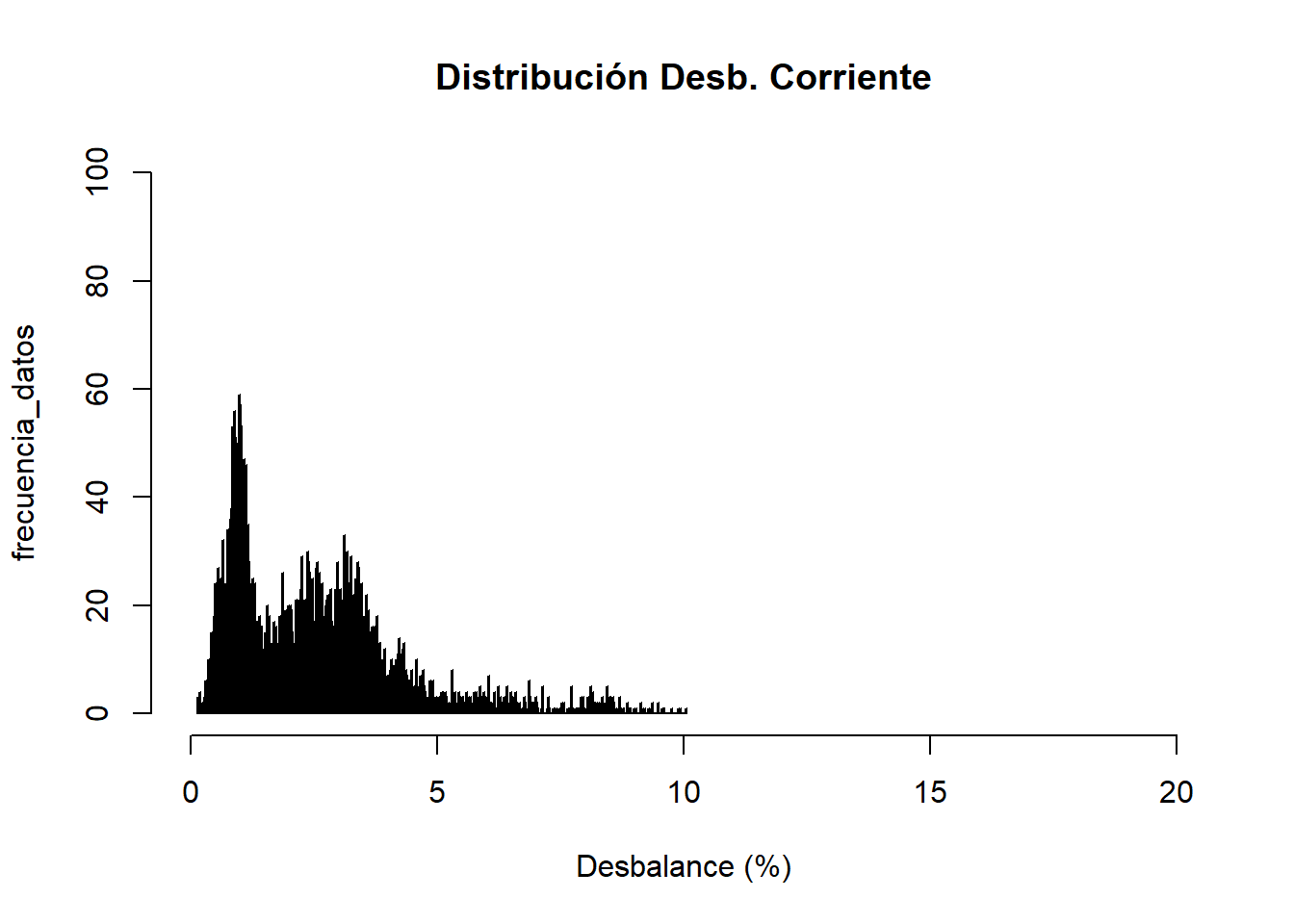

Desbalance de Corriente

Estadísticas Desbalances (prom.)

Estadísticas del Desbalance de Corriente para Código de Red

min.	p5	p50	mean.	p95	p99	max.
0.15	0.59	2.29	2.52	6.07	8.49	10.05

Estadísticas del Desbalance de Voltaje para Código de Red

min.	p5	p50	mean.	p95	p99	max.
0.21	0.3	0.48	0.49	0.7	0.78	0.92

Gráfico Estadístico Desbalances

Sección: Frecuencia

Estadísticas de Frecuencia (prom.)

Estadísticas de Frecuencia

min.	p5	p50	mean.	p95	p99	max.
59.95	59.99	60	60	60.02	60.02	60.06

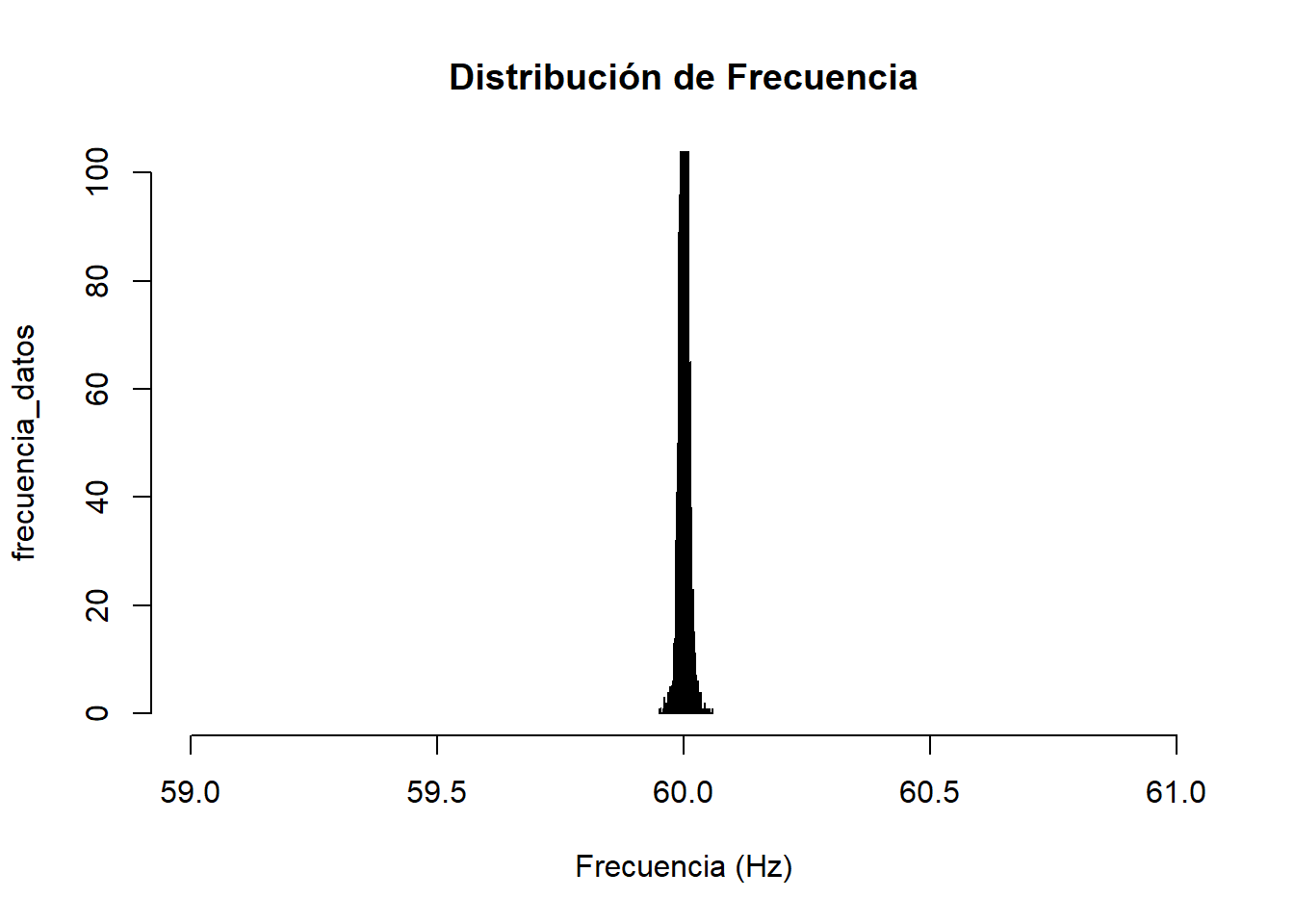

Gráfico Estadístico Frecuencia

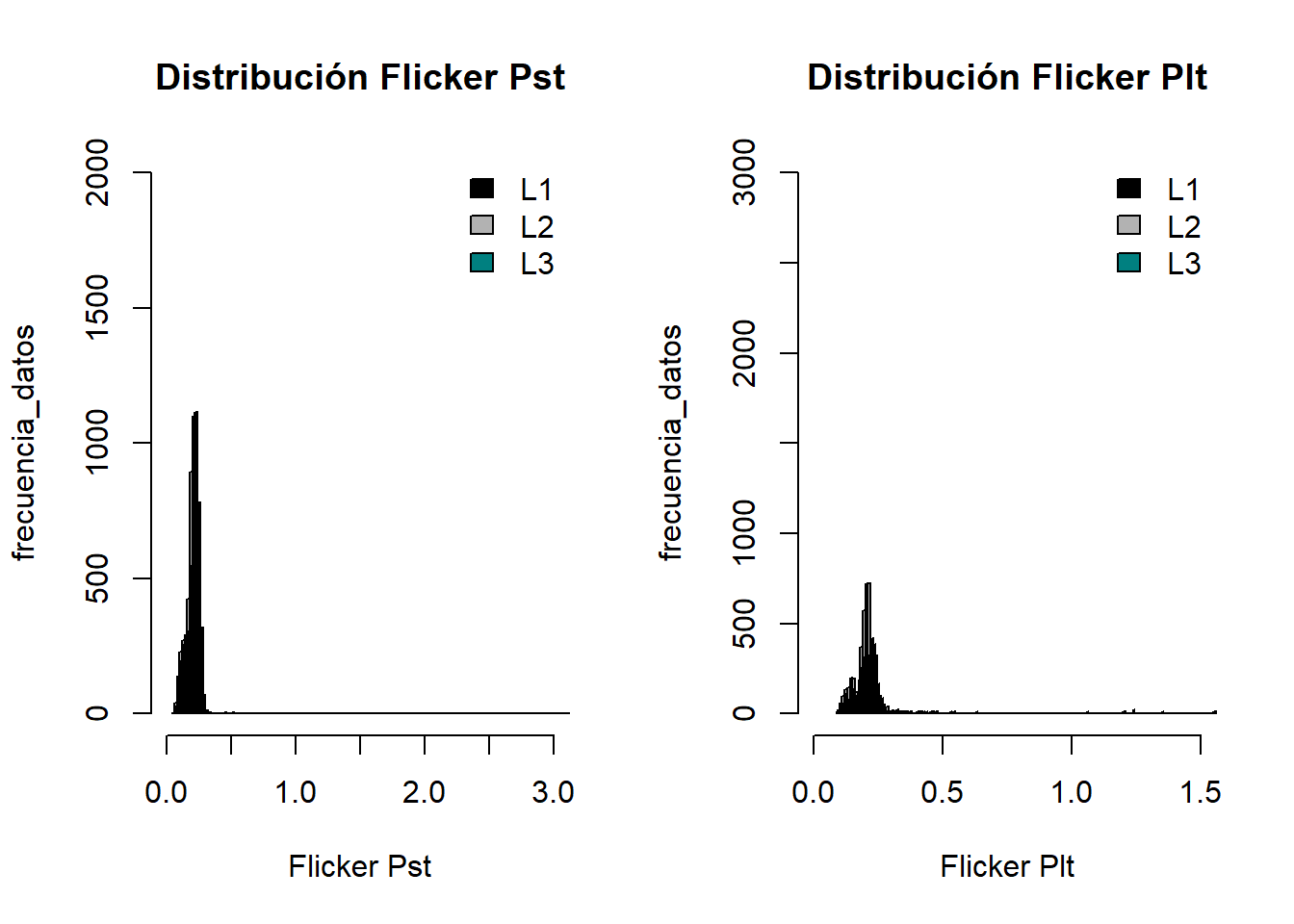

Sección: Flickers

Flicker Pst

Flicker Plt

Estadísticas de Flickers Pst y Plt (prom.)

Estadísticas de Flickers Pst para Código de Red

min.	p5	p50	mean.	p95	p99	max.
0.05	0.11	0.2	0.2	0.26	0.29	4.04

Estadísticas de Flickers Plt para Código de Red

min.	p5	p50	mean.	p95	p99	max.
0.09	0.13	0.21	0.21	0.27	0.48	1.76

Gráfico Estadístico Flickers

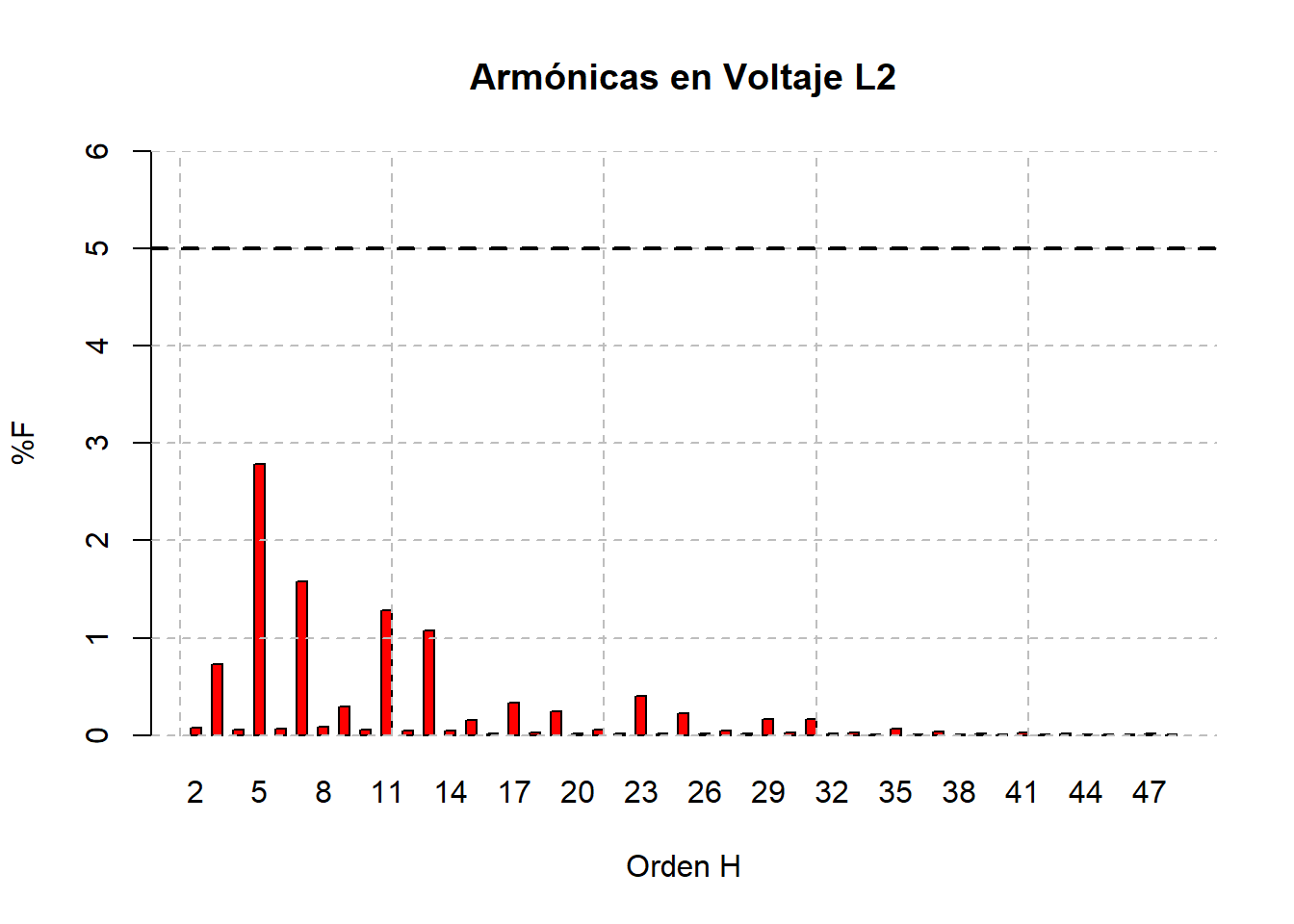

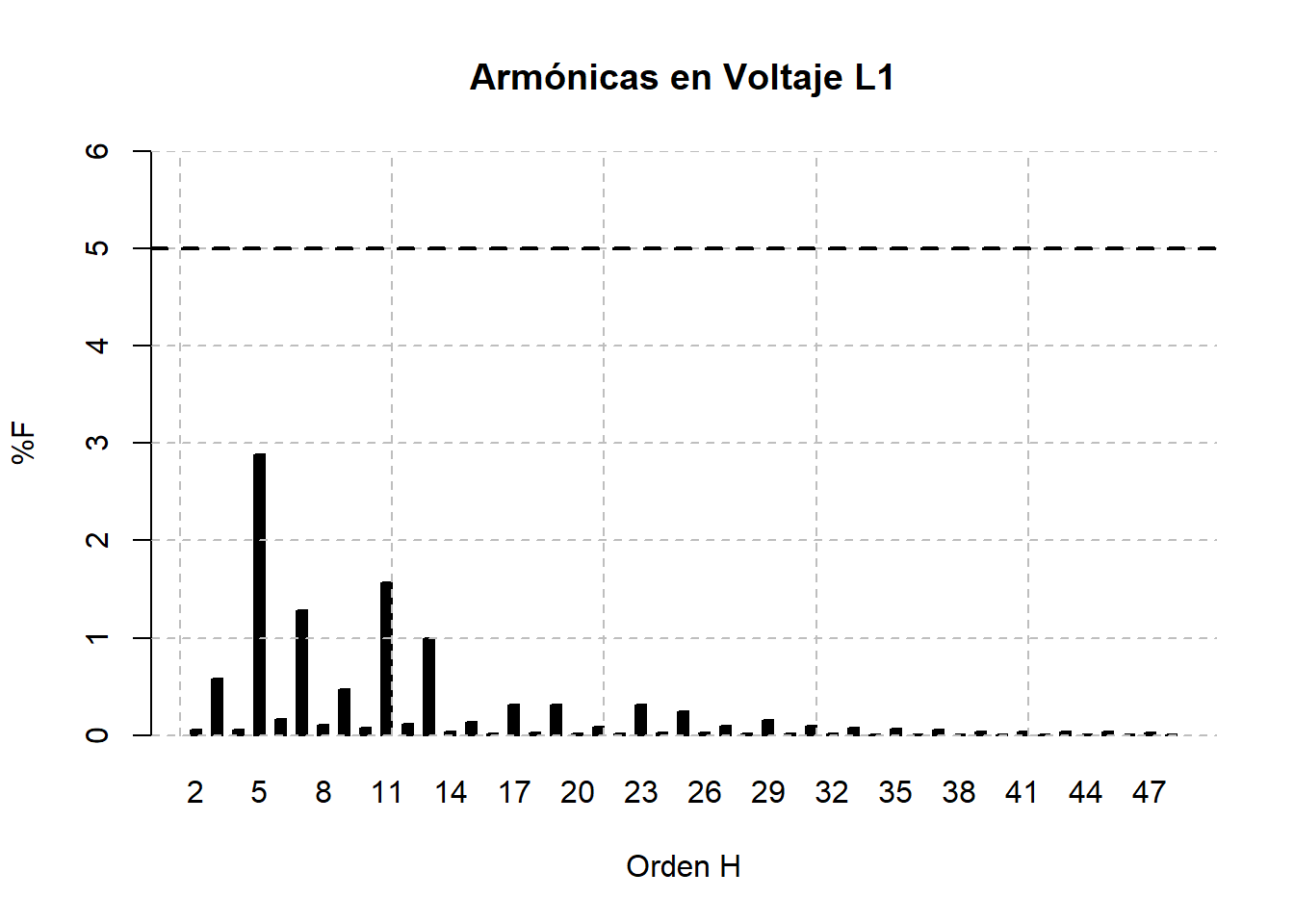

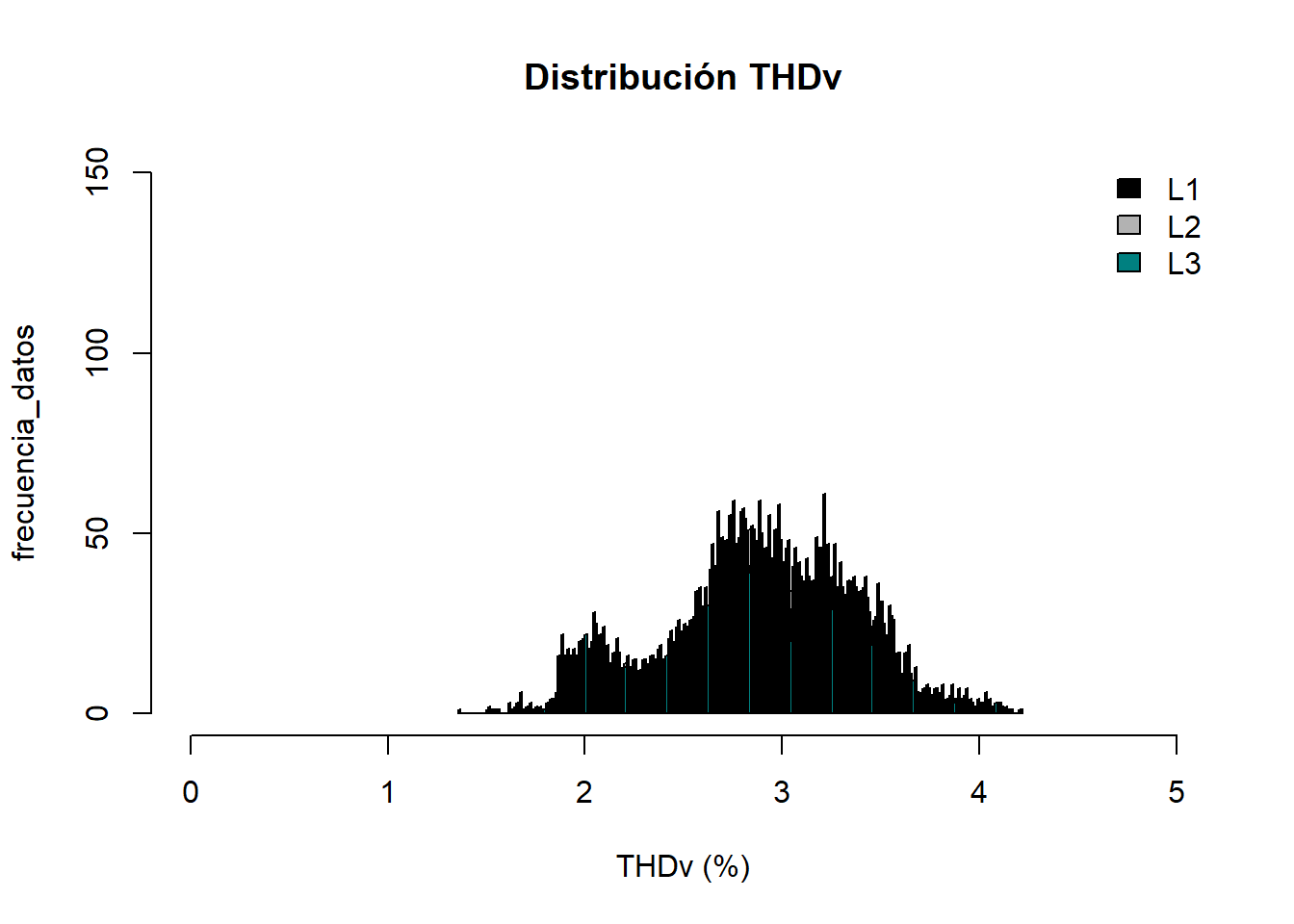

Sección: Armónicas en Voltaje

THDv

Armónicas Individuales V

Estadísticas de THDv (prom.)

Estadistica Descriptiva de THDV

	THDv L1	THDv L2	THDv L3
	Min. :1.5	Min. :1.4	Min. :1.4
	1st Qu.:2.6	1st Qu.:2.6	1st Qu.:2.6
	Median :2.9	Median :2.9	Median :2.9
	Mean :2.9	Mean :2.8	Mean :2.9
	3rd Qu.:3.3	3rd Qu.:3.1	3rd Qu.:3.3
	Max. :4.2	Max. :4.1	Max. :4.2

Gráfico Estadístico THDv

Sección: Armónicas en Corriente

DATD

Armónicas Indidividuales I

Orden_H/ Ármonicas Corriente L1 %IL

	Current_H_L1
2	1.42
3	2.44
4	0.27
5	13.22
6	0.38
7	2.61
8	0.25
9	0.38
10	0.15
11	3.34
12	0.20
13	2.36
14	0.16
15	0.27
16	0.13
17	1.02
18	0.22
19	0.78
20	0.17
21	0.27
22	0.11
23	1.36
24	0.13
25	0.99
26	0.09
27	0.21
28	0.05
29	0.69
30	0.07
31	0.56
32	0.06
33	0.09
34	0.03
35	0.24
36	0.03
37	0.19
38	0.02
39	0.04
40	0.01
41	0.10
42	0.02
43	0.09
44	0.01
45	0.02
46	0.01
47	0.05
48	0.01

Orden_H/ Ármonicas Corriente L2 %IL

	Current_H_L2
2	1.35
3	1.81
4	0.32
5	12.37
6	0.31
7	2.69
8	0.22
9	0.37
10	0.18
11	3.04
12	0.19
13	2.35
14	0.14
15	0.24
16	0.15
17	0.87
18	0.22
19	0.93
20	0.15
21	0.26
22	0.13
23	1.18
24	0.14
25	0.97
26	0.08
27	0.19
28	0.06
29	0.66
30	0.07
31	0.57
32	0.05
33	0.08
34	0.03
35	0.26
36	0.03
37	0.21
38	0.02
39	0.04
40	0.01
41	0.10
42	0.01
43	0.08
44	0.01
45	0.02
46	0.01
47	0.04
48	0.01

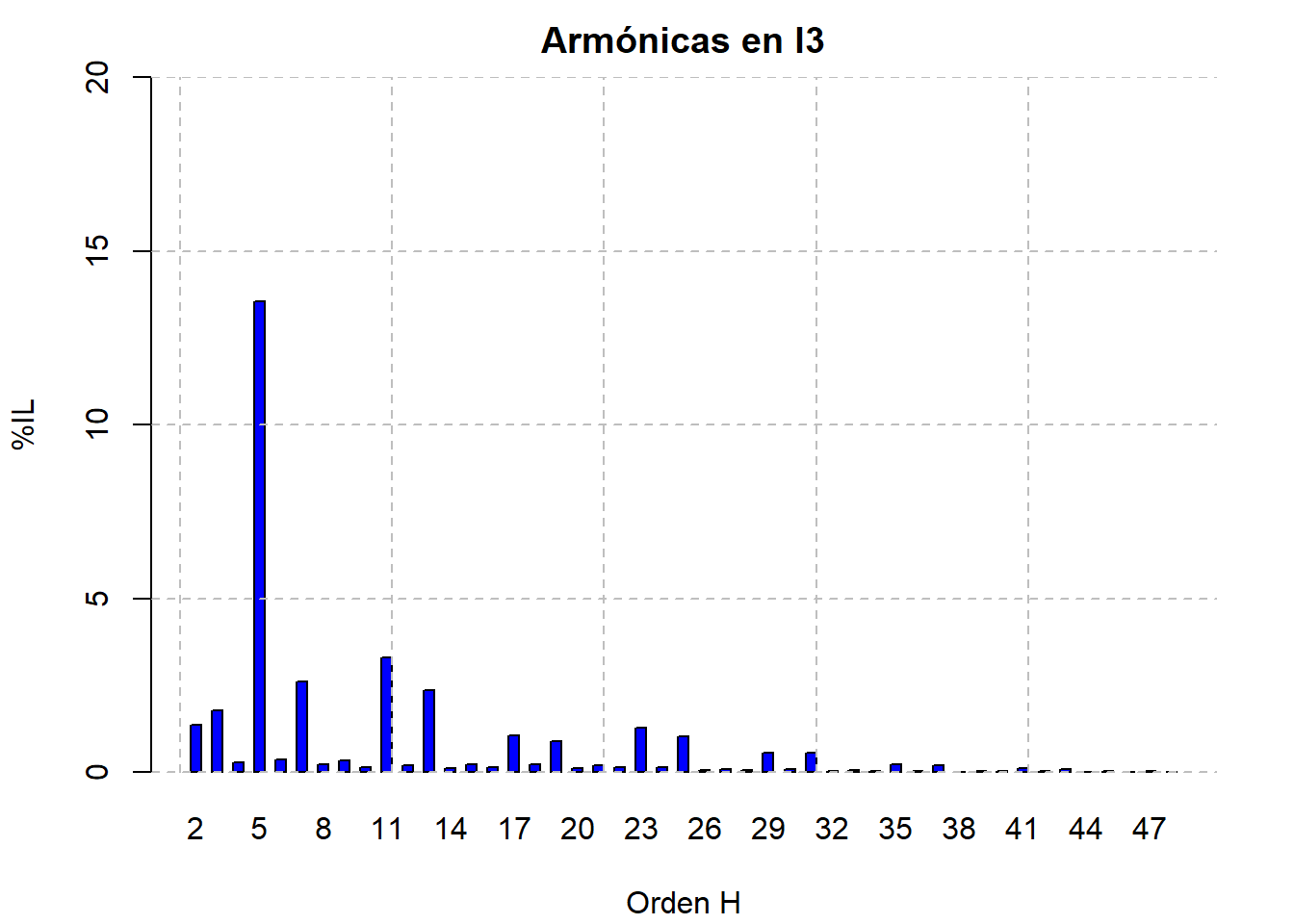

Orden_H/ Ármonicas Corriente L3 %IL

	Current_H_L3
2	1.37
3	1.78
4	0.28
5	13.54
6	0.35
7	2.61
8	0.22
9	0.34
10	0.15
11	3.30
12	0.18
13	2.37
14	0.12
15	0.22
16	0.14
17	1.06
18	0.22
19	0.89
20	0.13
21	0.18
22	0.14
23	1.29
24	0.14
25	1.03
26	0.07
27	0.10
28	0.06
29	0.57
30	0.07
31	0.56
32	0.04
33	0.06
34	0.04
35	0.22
36	0.03
37	0.20
38	0.01
39	0.03
40	0.02
41	0.10
42	0.02
43	0.07
44	0.01
45	0.02
46	0.01
47	0.04
48	0.01

Estadísticas de DATD (prom.)

Estadísticas de DATD para Código de Red

min.	p5	p50	mean.	p95	p99	max.
0.74	3.93	7.72	7.43	9.73	10.71	12.19

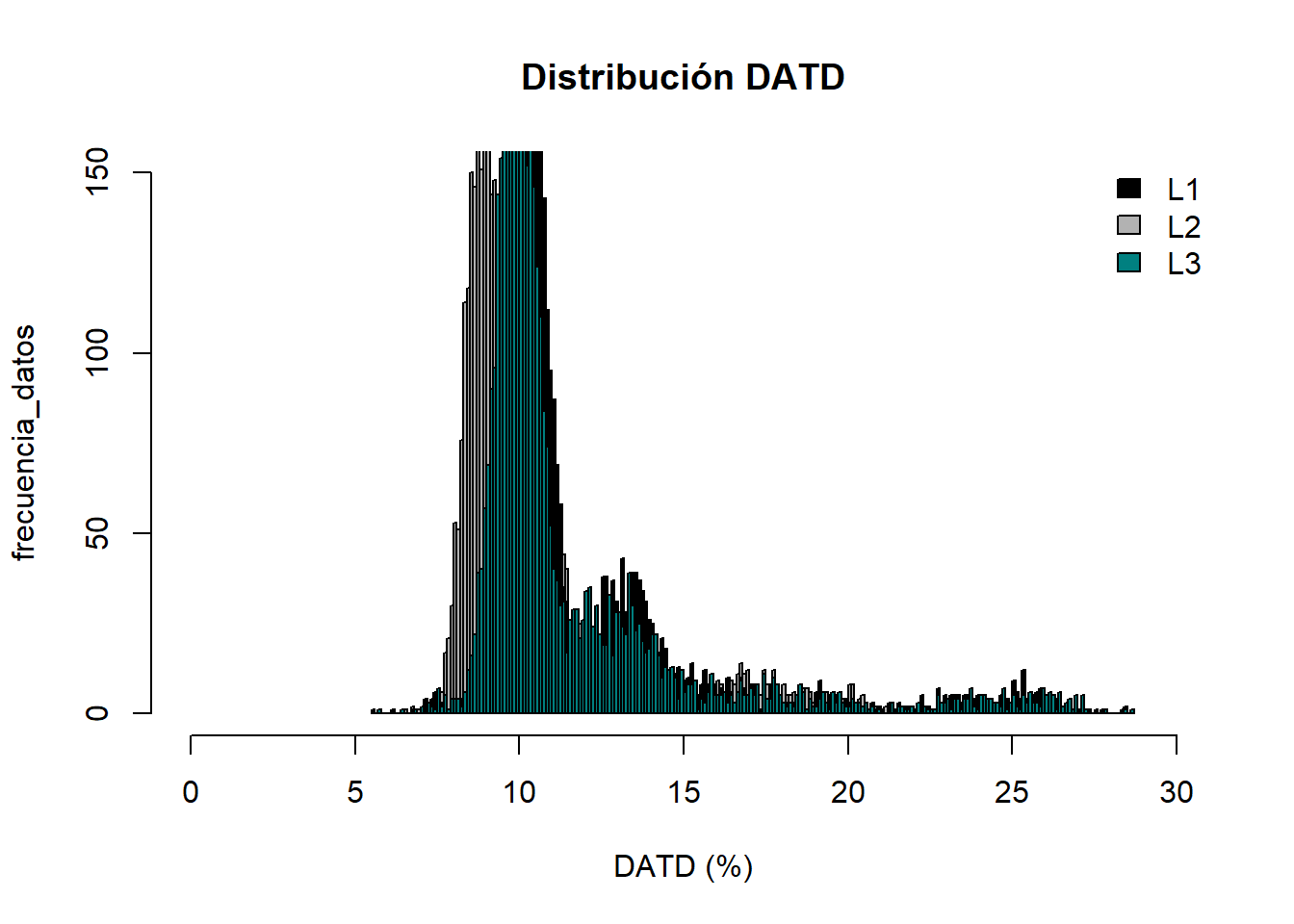

Gráfico Estadístico DATD
